PLC automatique Displayer de la bobineuse diamètre de fil de 0.2~1.0 millimètre
Résumé du produit
Machine à bobiner automatique à afficheur PLC pour fil de 0,2 à 1,0 mm de diamètre Cette machine est principalement conçue pour l'enroulement des stators à 2 pôles, complétant un stator par cycle pour améliorer considérablement l'efficacité de la production. Elle est dotée d'un chargement et d'un ...
Attributs personnalisés du produit
Nom:
PLC automatique Displayer de la bobineuse diamètre de fil de 0.2~1.0 millimètre
Vitesse de fil:
≤2000r/min
Nombre de transfert:
2pcs
Condition:
NOUVEAU
Garantie:
12 mois
Tête de enroulement:
1 pièces
Max Stack Height:
≤150mm
Application:
Production de redresseur
Note automatique:
Complet
OEM:
Oui
Mettre en évidence:
Machine d'affichage PLC pour bobinage de stator
,Bobineuse automatique de bobines 0
,2-1
Propriétés de base
Lieu d'origine:
Chine
Nom de marque:
SMT
Certification:
ISO9001/SGS/CE
Numéro de modèle:
SMT-LR150
Propriétés commerciales
Quantité de commande min:
1 ensemble
Prix:
Négociable
Détails d'emballage:
Caisse en bois appropriée pour le transport de mer.
Délai de livraison:
50-60 jours pour 1set
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
1pcs/50-60 jours
Description du produit

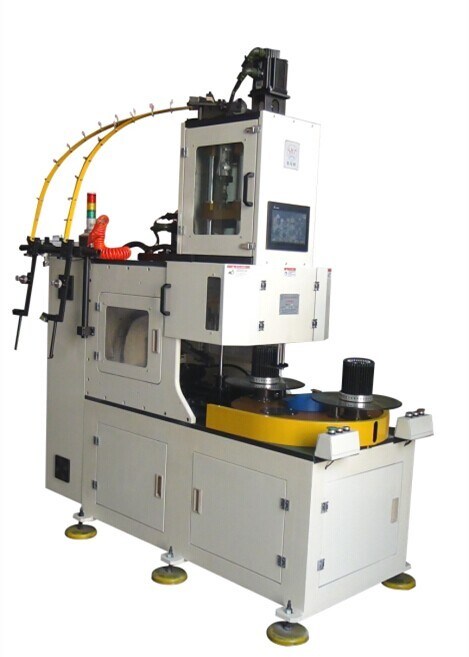

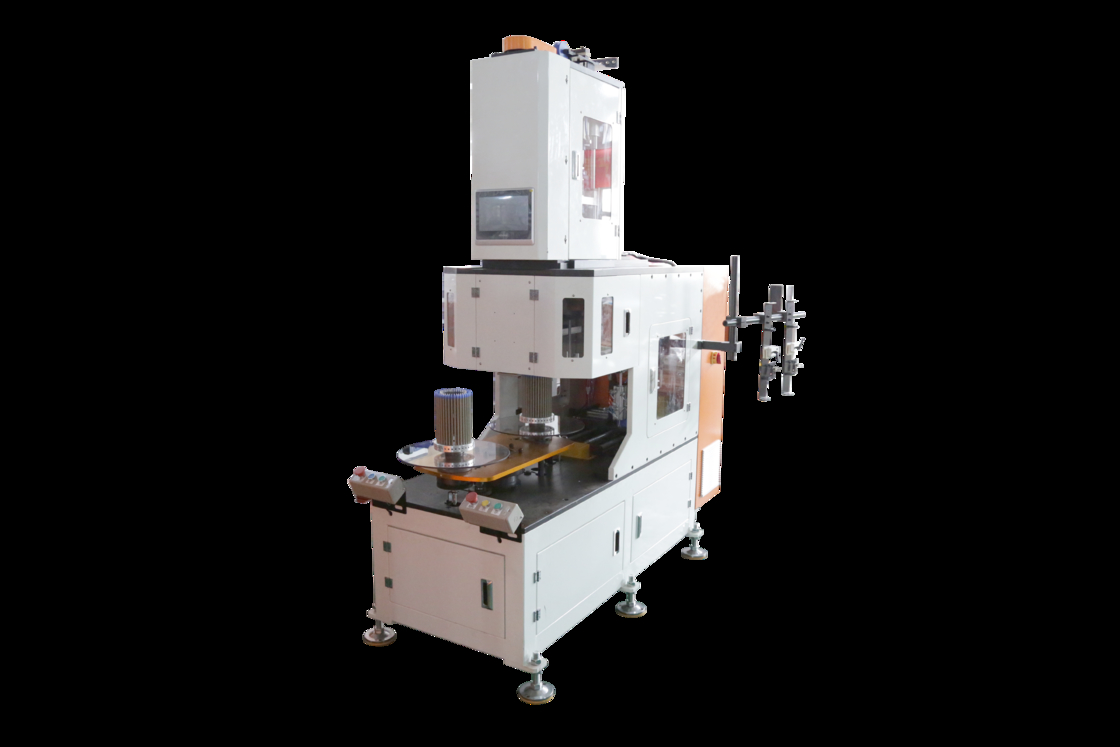

Machine à bobiner automatique à afficheur PLC pour fil de 0,2 à 1,0 mm de diamètre
Cette machine est principalement conçue pour l'enroulement des stators à 2 pôles, complétant un stator par cycle pour améliorer considérablement l'efficacité de la production. Elle est dotée d'un chargement et d'un retrait de moule automatiques pour réduire l'intensité du travail. Le processus d'enroulement prend en charge les fonctions de taraudage (5 fois) et de serrage, avec une course et un angle de pivotement réglables du levier de la fourche volante. Le cadre est construit en alliage d'aluminium anodisé avec une protection en acrylique importée. Le contrôle électrique est géré par un automate programmable (PLC), un afficheur et un convertisseur de fréquence pour un fonctionnement sûr et fiable.
Fonction principale et caractéristiques de la machine
- Machine à bobiner verticale automatique à deux stationsmachine à bobineravec une structure de plateau tournant à deux stations
- Système servo pour la rotation et le transfert d'index
- Enroule avec précision les bobines sur un volant d'inertie en forme de fourche et les transfère vers un inséreur de bobines avec une grande efficacité
- Comprend un ensemble d'outils d'enroulement avec trois formes d'enroulement verticales
- Changement complet des outils possible en environ 15 minutes
- Broche principale à commande servo avec une précision de ±1 tour
- L'automate programmable (PLC) contrôle le nombre de tours, la vitesse d'enroulement, la hauteur/vitesse d'enfoncement des outils et le sens d'enroulement
- Système servo pour le crochet et le coupe-fil X/Y avec longueur de fil de pont/de connexion réglable
- Prend en charge l'enroulement simultané à deux fils
- Affiche les tours dynamiques, les tours réels, les tours définis, les causes de défaillance et l'autocontrôle de la position
- Arrêt automatique lorsque le fil de cuivre est épuisé
- Fonctionnement avec un minimum de vibrations et de bruit
Principales spécifications techniques
| Modèle | LR150 |
|---|---|
| Tête d'enroulement | 1pc |
| Diamètre du fil | 0.3-1.0mm |
| Hauteur de la pile | ≤150mm |
| Vitesse de déchargement | ≤2000r/min |
| Précision d'enroulement | ±0tour |
| Pression d'air | ≥0.6MPa |
| Alimentation électrique | 380V/50/60Hz 8Kw |
| MOQ | 1 ensemble de machine à bobiner automatique |
| Certification | ISO9001:2008; SGS |
Applications
Convient pour l'enroulement de bobines à 2 pôles, 4 pôles et 6 pôles.
Capacités OEM/ODM
En tirant parti d'ingénieurs expérimentés, de professionnels qualifiés, d'équipements de pointe et de contrôles de fabrication stricts, nous fournissons des solutions optimisées pour la fabrication de moteurs électriques. Nos machines sont exportées dans le monde entier (USA, Italie, Australie, Inde, Brésil, Mexique, Turquie, Thaïlande, Vietnam, Iran, etc.) et sont reconnues pour leurs performances durables, leurs prix compétitifs et leur excellent service après-vente.
Services de ligne de production
Nous offrons des services complets de conseil technique et de projets clés en main pour la fabrication de moteurs AC/DC/BLDC, y compris l'évaluation des coûts, le savoir-faire en matière de fabrication, la formation du personnel et la mise en œuvre complète du projet.
