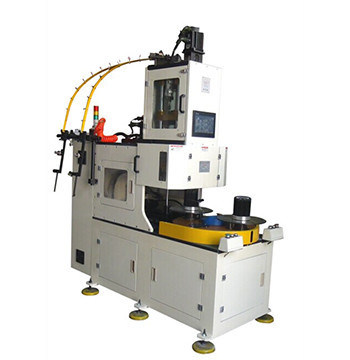

Machine de bobinage à stator entièrement automatique pour stator à 2 pôles avec hauteur maximale de la pile ≤ 150 mm et certifiée ISO9001:2008

Quantité Minimale De Commande:	1 set
Prix:	Négociable
Emballage Standard:	Caisse en bois appropriée pour le transport de mer.
Délai De Livraison:	50-60 jours pour 1set
Mode De Paiement:	T / t, l / c
Capacité D'approvisionnement:	1pcs/50-60 jours

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

CHINE

Nom de marque

Certification

ISO9001/SGS/CE

Numéro de modèle

SMT-LR150

La bobineuse automatique pour le moteur à induction de moteur à courant alternatif

Vitesse de fil:

≤2000r/min

Nombre de transfert:

Condition:

NOUVEAU

Garantie:

12 mois

Tête de enroulement:

1 pièces

Max Stack Height:

≤150mm

Application:

Production de redresseur

Note automatique:

Complet

Mettre en évidence:

Machine à enroulement à deux pôles

Machine de remontage de stator à hauteur de pile maximale

Machine de remontage à bobine certifiée ISO9001

Description du produit

Machine automatique de remontage de bobines pour moteur à induction à moteur à courant alternatif

Cette machine est principalement conçue pour l'enroulement de stators à 2 pôles, complétant un stator par cycle pour améliorer considérablement l'efficacité de la production.Il est équipé d'un chargement automatique et de l'élimination des moisissures pour réduire l'intensité du travailLe procédé d'enroulement prend en charge les fonctions de tapotement (jusqu'à 5 fois) et de serrage, avec une course et un angle de pivotement réglables.Le cadre est construit à partir d'un alliage d'aluminium total avec traitement d'oxydation anodique et présente une protection acrylique importéeLe contrôle électrique est géré par un PLC, un écran et un convertisseur de fréquence pour un fonctionnement sûr et fiable.

Fonction principale et caractéristiques de la machine

Machines à enroulement vertical automatique à deux stations avec structure de plateau tournant à deux stations
Servo-système de rotation et de transfert d'indice
Enroule avec précision les bobines sur le volant en forme de fourchette pour un transfert efficace vers l'inserteur de bobine
Comprend un ensemble d'outils de remontage avec trois formes de remontage verticales
Capacité de remplacement complet de l'outillage (environ 15 minutes)
Fuseau principal servocommandé avec une précision de tournée de ± 1
Contrôle PLC pour le nombre de tours, la vitesse d'enroulement, la hauteur/vitesse d'enroulement des outils et la direction d'enroulement
Servo-contrôlé pour le câblage à broche X/Y et pour la coupe de longueur réglable du câble de pont/plomb
Prend en charge l'enroulement simultané de deux fils
Affichage dynamique des virages, des causes de défaillance et autocontrôle de la position
Arrêt automatique lorsque le fil de cuivre s'épuise
Fonctionnement à vibrations et bruit minimaux

Principales données techniques

Modèle	LR150
Tête enroulée	1pc
Diamètre du fil	0.3-1.0 mm
Hauteur de la pile	≤ 150 mm
Vitesse de déchargement	≤ 2000 r/min
Précision du remontage	Retour à ±0
Pression de l'air	≥ 0,6 MPa
Énergie électrique	380V/50/60Hz 8 kW
Nombre de pièces	1 ensemble de machines automatiques de remontage des bobines
Certification	Pour les produits de base:2008; SGS

Application du projet

Convient pour l'enroulement de bobines à 2 pôles, 4 pôles et 6 pôles.

Profil de l'OEM/ODM

Notre société utilise des ingénieurs expérimentés, des professionnels qualifiés, des équipements de pointe et un contrôle strict des processus pour fournir des solutions de fabrication de moteurs électriques optimisées.Nos machines sont exportées dans le monde entier et réputées pour leur durabilité., fiabilité, prix compétitifs et excellent service après-vente.

Profil de la ligne de production

Nous offrons des services complets de conseil technique et de projets clés en main pour la fabrication de moteurs CA, DC et BLDC, y compris l'évaluation des coûts, le savoir-faire de fabrication, la formation du personnel,et la mise en œuvre complète du projet.
