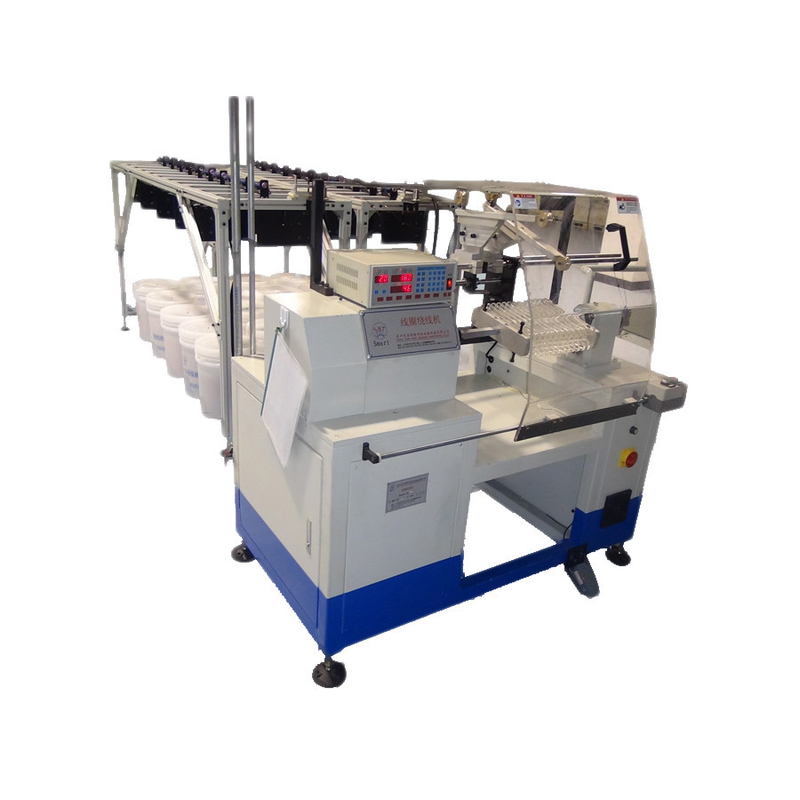

220V 2.2Kw semi-automatique Stator machine de remontage pour démarreur automatique

SMT - Machine automatique d'enroulement de stator R650 pour stator de démarreur automatique

1. Adoptez un contrôleur à usage spécial pour réaliser la fonction d'enroulement automatique, de disposition automatique, de croisement de fentes, de passage automatique du tube de cire et de réglage de la sortie, etc.
2. Cette machine est adaptée à l'enroulement de la bobine pour les moteurs de grande puissance.
3. L'outillage peut s'étendre et se rétracter automatiquement, il n'est donc pas nécessaire de décharger l'outillage lors de la sortie de la bobine finie, ce qui permet de réduire la main-d'œuvre et d'améliorer l'efficacité.
4. Elle peut produire des bobines de différentes dimensions pour les stators de même série en ajustant l'outillage, et la tension est réglable.

(1) Paramètre technique principal

(2) Les étapes de fonctionnement de cette machine

Efficacité de production de cette machine
Environ 1000 pièces/8 heures, ce n'est qu'une idée approximative, cela dépend du nombre d'encoches d'induit et du nombre de spires.
Chargez l'induit sur la navette manuellement, appuyez sur le bouton START, la navette amènera l'induit à la position d'enroulement, et enroulement automatique, indexation et coupe du fil, une fois terminé, la navette sortira l'induit fini de la position d'enroulement, l'opérateur déchargera l'induit fini, un cycle est terminé.

(3) Fonction principale et caractéristique de la machine

Outillage d'enroulement : chaque machine dispose d'un ensemble d'outillage d'enroulement et de trois formes d'enroulement verticales.
L'ensemble de l'outillage peut être changé, et cela prend environ 15 minutes.
Le plateau tournant est une structure à deux stations. Il adopte un système servo pour faire tourner et indexer la forme de transfert.
Permet d'enrouler trois fils simultanément.
La broche principale est contrôlée par un servomoteur. La précision du nombre de spires de la bobine est de ±1 spire.
La vitesse de rotation de travail peut être réglée. La machine n'a pas de vibrations et de bruit distincts.
Sans dommage à l'émail et sans rupture de fil. Une fois que le fil de cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut définir le nombre de spires, la vitesse d'enroulement, la hauteur d'enfoncement de l'outillage, la vitesse d'enfoncement de l'outillage et le sens d'enroulement.
Les broches X et Y de l'accroche-fil et du coupe-fil adoptent un système servo. Il peut ajuster la longueur du fil de pont et du fil de sortie.
L'enfoncement de l'outillage adopte un système servo. Le nombre maximum de segments d'enfoncement de l'outillage est de 6.

(4) Profil OEM/ODM

Tirant pleinement parti d'ingénieurs expérimentés, de professionnels qualifiés, d'équipements parfaits, d'un contrôle strict du processus de fabrication et d'un vaste réseau de services, nous nous engageons à fournir à nos clients la solution optimisée pour la fabrication de moteurs électriques. Jusqu'à présent, en dehors de la part de marché importante en Chine, nous exportons nos machines vers des pays du monde entier tels que les États-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines partagent une grande réputation auprès des clients pour leurs performances durables et fiables, leur prix raisonnable et leur bon service après-vente.

(5) Profil de la ligne de production

Avec un bon service, une équipe professionnelle et une qualité fiable, SMT  fournit aux clients différents types de services de conseil technique et de projets clés en main pour la fabrication de moteurs AC, DC, BLDC, y compris l'évaluation des coûts des moteurs, le savoir-faire en matière de fabrication, la formation du personnel et un projet clé en main complet.

(6) À propos de Smart

Située à Suzhou, une belle ville industrielle et commerciale au cœur du delta du fleuve Yangtsé, Smart est spécialisée dans la R&D, la fabrication et la vente de machines pour moteurs à induction. Nos machines produites dans l'usine de Suzhou sont principalement appliquées aux moteurs à induction tels que les moteurs de machines à laver, les moteurs de climatiseurs, les moteurs de pompes, les moteurs de bobines, les moteurs triphasés, les moteurs de ventilateurs et les moteurs de compresseurs, etc.
