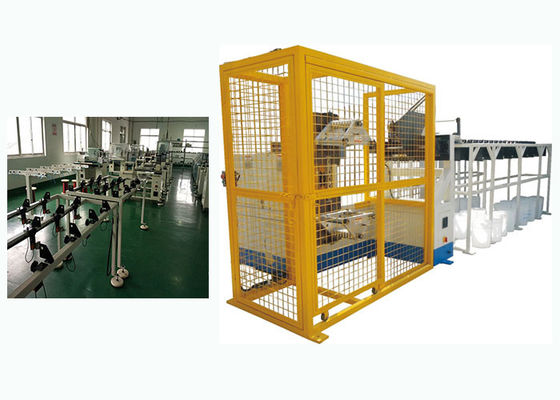

La bobineuse semi-automatique pour le moteur électrique

La bobineuse semi-automatique pour le moteur électrique

Détail rapide :

1, cette machine est employé pour enrouler l'armature à crochet de commutateur.
2, équipé du PLC, cette machine est facile pour l'opération.
3, cette machine peuvent enrouler le fil automatiquement.
4, contrôle de PLC et d'écran tactile.
5, double insecte de enroulement.
6, la tension quatre est settable.

Description :

Éolienne automatique d'armature
La bobineuse alimentera automatiquement l'armature ; fil de vent ; index et fil coupé. L'opérateur doit seulement charger et décharger l'armature du chargeur matériel. Équipé de l'écran tactile et du PLC, le paramètre de enroulement a pu être placé et modifié sur l'écran. Nous avons également l'éolienne d'armature équipée du convoyeur, opérateur devons seulement mettre plusieurs morceaux d'armature sur le convoyeur en même temps, puis la machine finira toutes les armatures automatiquement. Le paramètre ci-dessous est notre machine standard, nous pourrait produire la machine selon l'armature du client en conséquence.

Applications :
L'éolienne automatique d'armature est utilisée pour l'enroulement d'armature automatiquement à crochet de commutateur, il convient à enrouler l'armature moyenne et grande de diamètre de fil.

(1) date technique principale

(2) application :
Cette machine convient à 2 poteaux, enroulement de 4 bobines de poteaux.

(3) fonction principale et caractéristique de machine

Outillage de enroulement : chaque machine a un outillage de enroulement d'ensemble et trois formes de enroulement verticales.
Toute la série d'outillage peut être changée, et elle prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et de la rupture de fil. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue de usinage, la vitesse descendue de usinage et la direction d'enroulement.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et le fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.

(4) profil d'OEM/ODM

Profitant pleinement des ingénieurs expérimentés, des professionnels habiles, de l'équipement parfait, du réseau à régulation de processus et large de fabrication stricte de couverture de service, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.

(5) chaîne de production profil

Avec le bon service, l'équipe professionnelle et la qualité fiable, SMT fournissent au client différents genres de moteur à courant alternatif, moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et le service de projection clés en main, y compris l'évaluation des coûts de moteur, le savoir-faire de fabrication, la formation du personnel, et le projet clés en main complet.

(6) au sujet de notre usine

Situé à Suzhou, une belle ville de l'industrie, coeur de commerce dans le delta du fleuve Yangtze, Smart est spécialisée dans la R&D, la fabrication et les ventes des machines de moteur à induction. Nos machines ont produit dans l'usine de Suzhou sont principalement appliquées aux moteurs à induction tels que le moteur de machine à laver, le moteur de climatiseur, le moteur de pompe, le moteur de bobine, le moteur triphasé, le moteur de fan et le compresseur, etc.
