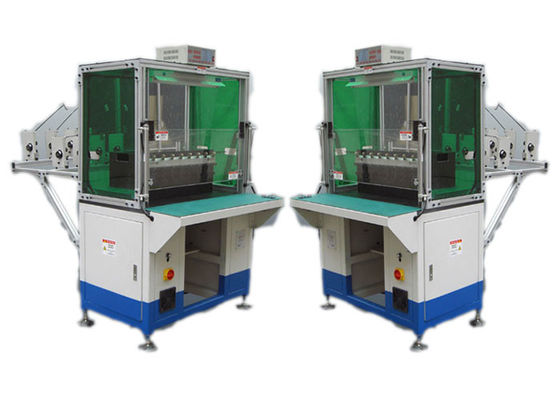

Machine de remontage à moteur électrique personnalisée, machine de remontage à alternateur

Quantité Minimale De Commande:	1 ensemble
Prix:	Négociable
Emballage Standard:	Boîte en contreplaqué ou faites simplement selon vos besoins.
Délai De Livraison:	29-58 jours
Mode De Paiement:	T/T, L/C
Capacité D'approvisionnement:	1 pièces/29-58 jours

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Certification

ISO9001/SGS

Numéro de modèle

SMT-DR08

Éolienne d'induit d'alternateur de moteur électrique

Vitesse à vide:

≤1500r/min

Insecte:

200 mm

Nombre de transfert:

2-6pcs

Dimension:

(L)1500*(L)1200*(H)2100mm

Tête de enroulement:

8 pièces

Pression atmosphérique:

≥0,45MPa

Distance de transfert:

≥170mm

Note automatique:

Semi-automatique

Personnalisé:

Personnalisé

Mettre en évidence:

machine à enrouler moteur électrique sur mesure

machine à enroulement à alternateur avec garantie

machines à souder moteurs électriques pour alternateurs

Description du produit

Bobineuse de moteur électrique personnalisée, bobineuse d'alternateur

Informations requises pour l'enquête sur la chaîne de production de rotors

Pour une personnalisation optimale, veuillez fournir des dessins détaillés comprenant :

Dessin de stratification du rotor
Dessin d'assemblage du rotor
Dessin de la pile de rotors
Schéma du schéma d'enroulement du rotor (y compris le diamètre du fil et le numéro de tour)
Dessin du commutateur
Dessin de l'arbre
Volume de déséquilibre résiduel requis et volume de déséquilibre initial
Spécifications du matériau du papier cale et isolant
Productivité requise
Autres exigences techniques

Il est recommandé de fournir des échantillons physiques pour de meilleurs résultats.

Principaux paramètres techniques

Modèle	DR08
Diamètre du fil	0,08-0,8 mm
Vitesse à vide	≤3000r/min
Tête d'enroulement	8 pièces
Diamètre du cadre	20-120mm
Max. Distance de transfert	≤250mm
Pression atmosphérique	≥0,4MPa
Alimentation	220V/50/60Hz 0,75Kw
Poids	850kg
Dimension	(L)1500(L)1200(H)2100mm

Processus opérationnel

Capacité de production approximative : 1 000 pièces/8 heures (varie en fonction des emplacements de l'armature et du nombre de tours).

1. L'opérateur charge manuellement l'armature sur la navette

2. Appuyez sur le bouton START pour lancer le processus automatique

3. La navette amène l'armature en position d'enroulement

4. La machine effectue un enroulement, une indexation et une coupe de fil automatiques

5. La navette renvoie l'armature terminée

6. L'opérateur décharge l'armature terminée

Caractéristiques de la machine

Outillage de bobinage :Chaque machine comprend un ensemble d'outils de bobinage avec trois formes de bobinage verticales (temps de changement ≈15min)

Platine:Structure à deux postes avec rotation et indexation asservies

Capacité multifilaire :Enroulement simultané de trois fils maximum

Contrôle de précision :La broche principale servocommandée assure une précision de ± 1 tour

Paramètres réglables :L'API contrôle le nombre de tours, la vitesse, la hauteur/vitesse de l'outillage et le sens d'enroulement.

Gestion des câbles :Broches X/Y servocommandées pour un réglage précis du pont/fil conducteur

Caractéristiques de sécurité :Arrêt automatique lorsque le fil est épuisé ; aucun dommage à l'émail ni rupture de fil

Outillage coulé :Servocommandé avec maximum 6 segments

Capacités OEM/ODM

Notre expertise dans la fabrication de moteurs électriques combine des ingénieurs expérimentés, des professionnels qualifiés, des équipements de pointe et un contrôle strict des processus pour fournir des solutions optimisées. Nos machines sont exportées dans le monde entier (États-Unis, Italie, Australie, Inde, Brésil, Mexique, Turquie, Thaïlande, Vietnam, Iran) et sont réputées pour leur durabilité, leur fiabilité, leurs prix compétitifs et leur excellent service après-vente.

Services de chaîne de production

Nous fournissons des services complets de conseil technique et de projets clé en main pour la fabrication de moteurs AC/DC/BLDC, y compris l'évaluation des coûts, le savoir-faire en matière de fabrication, la formation du personnel et des solutions complètes de ligne de production.

À propos de Smart

Suzhou Smart Motor Equipment Manufacturing Co., Ltd est une entreprise de haute technologie spécialisée dans la conception, la production et la vente d'équipements de fabrication de moteurs. Avec 150 employés (dont plus de 30 ingénieurs), une installation de 20 000 m² et des équipements de production/test avancés, nous fournissons des lignes de production complètes (du bobinage à la formation finale du stator) pour différents types de moteurs. Certifié par le système de gestion de la qualité ISO9001 : 2000 depuis 2012.
