Machine automatique de laçage des bobines avec hauteur de la pile 20 ~ 120 mm Pression d'air 0,4 MPa et système servo-conduit pour moteur industriel CA
-
Mettre en évidence
Hauteur de la pile 20 ~ 120 mm Machine automatique de laçage de bobine
,Appareil de laçage à stator à pression d'air de 0
,4 MPa
-
NomLe double automatique de machine de laçage de bobine dégrossit laçage pour le moteur industriel de m
-
Redresseur O.D.≤Φ160mm
-
Taille de pile20~120MM
-
Alimentation électrique380V/50/60Hz 3.5Kw
-
Pression atmosphérique0,4 MPA
-
Couleurblanc/bleu/vert
-
Lieu d'origineCHINE
-
Nom de marqueSMT
-
CertificationISO / SGS Audit, CE
-
Numéro de modèleSMT - BZ51
-
Quantité de commande min1 set
-
PrixNégociable
-
Détails d'emballageCaisse en bois appropriée pour le transport de mer avec un sac de scellage.
-
Délai de livraison60 - 80 jours
-
Conditions de paiementT / t, l / c
-
Capacité d'approvisionnement1pcs/60 - 80 jours

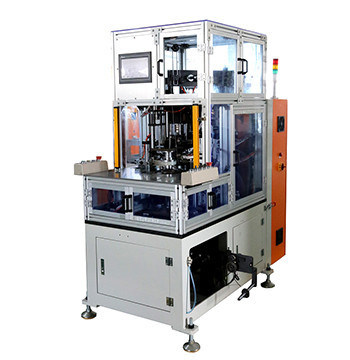

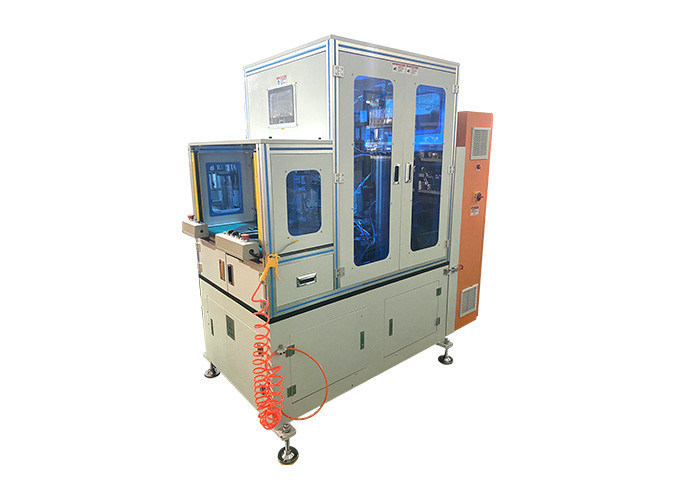

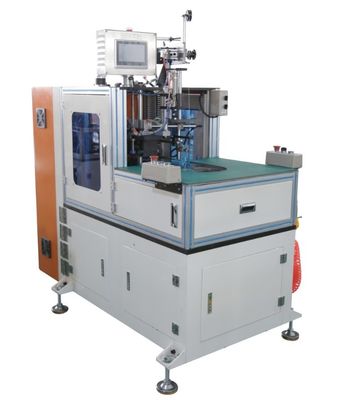

Machine automatique de laçage des bobines avec hauteur de la pile 20 ~ 120 mm Pression d'air 0,4 MPa et système servo-conduit pour moteur industriel CA
Cette machine à laçage de bobines automatique est dotée d'une capacité de laçage double face, spécialement conçue pour les applications industrielles de moteurs AC. La machine se compose d'un corps de machine, d'aiguilles, d'une partie rotative de la buse, d'un mouvement avant et arrière de l'aiguille, d'une partie oscillante de la buse, d'un mouvement de haut en bas de l'aiguille, d'une partie d'indexation du stator, d'une alimentation en fil et d'une partie de coupe du fil.
| Modèle | SMT-BZ51 |
|---|---|
| Hauteur de la pile | 17~100mm |
| Diamètre intérieur du stator | Φ25~ Φ100mm |
| Diamètre extérieur du stator | ≤Φ160mm |
| Hauteur du porte-à-faux | ≤40mm |
| Mode de laçage | Fente par fente/Fente par intervalle/Fente fantaisie |
| Vitesse de laçage | ≈0.6s/fente |
| Alimentation électrique | 380V/50/60Hz 3.5Kw |
| Poids | ≈800Kg |
| Dimension | (L)1500×(L)650×(H)1700mm |
- Système servo-commandé avec conception de contrôle CNC et programme HIM
- Indexation servo-commandée avec plusieurs modes de laçage (laçage par fente, laçage par intervalle, laçage fantaisie)
- Broche principale à commande servo avec vitesse de rotation réglable
- Aiguilles à double commande servo pour le laçage simultané des bobines supérieures et inférieures
- Système d'alimentation et de coupe du fil automatique (pas de nouage requis)
- Capacité de changement d'outillage rapide pour une plage de longueur de pile de stator de 50 à 130 mm
- Tension de laçage réglable avec une capacité de production ≤1s/fente
- Empêche la rupture du fil de cuivre et la rupture de l'émail du fil
- Taux de qualification primaire ≥98,5 %, après retouche ≥99,5 %
- Système de protection par grille de sécurité avec exigence d'opération à deux mains
- API industriel avec interface homme-machine et conception de structure à cadre horizontal
- Le système servo assure un contrôle précis des actions de laçage
- Méthodes de laçage programmables (fente par fente, intervalle, fantaisie)
- Conçu pour les grands stators avec un porte-à-faux d'enroulement élevé
- Outillage mobile pour un chargement/déchargement facile du stator, réduisant l'intensité du travail
Notre entreprise est spécialisée dans la production de machines et d'équipements pour moteurs, y compris les machines d'enroulement automatiques, les machines à lacer, les machines d'insertion, les machines de mise en forme et les machines de formage. Nous intégrons une technologie et des processus avancés d'outre-mer pour améliorer la capacité de production d'usine entièrement automatisée électromécanique, offrant une qualité stable et un service client exceptionnel.
Notre philosophie de service combine la sécurité, le professionnalisme et l'efficacité avec un engagement envers l'avancement technologique et des solutions axées sur le client.
Avec un service professionnel, une équipe d'experts et une qualité fiable, nous fournissons des services complets de conseil technique et de projets clés en main pour la fabrication de moteurs AC, DC et BLDC. Nos services comprennent l'évaluation des coûts des moteurs, le savoir-faire en matière de fabrication, la formation du personnel et la mise en œuvre complète de projets clés en main.
En tant qu'entreprise clé de haute technologie en Chine, nous sommes spécialisés dans la conception, la production et la vente d'équipements de fabrication de moteurs. Notre entreprise emploie près de 150 personnes, dont plus de 30 ingénieurs et techniciens, avec une installation couvrant 20 000 mètres carrés équipée de centaines d'équipements de production et de test avancés.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
