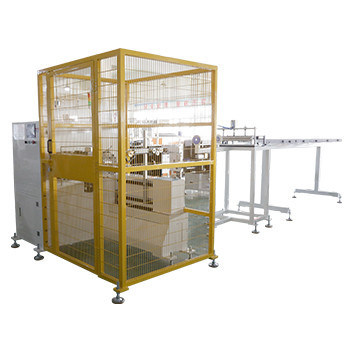

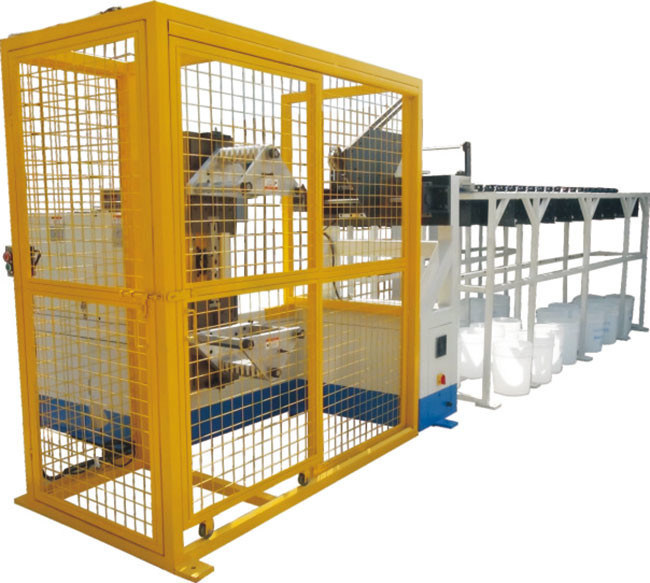

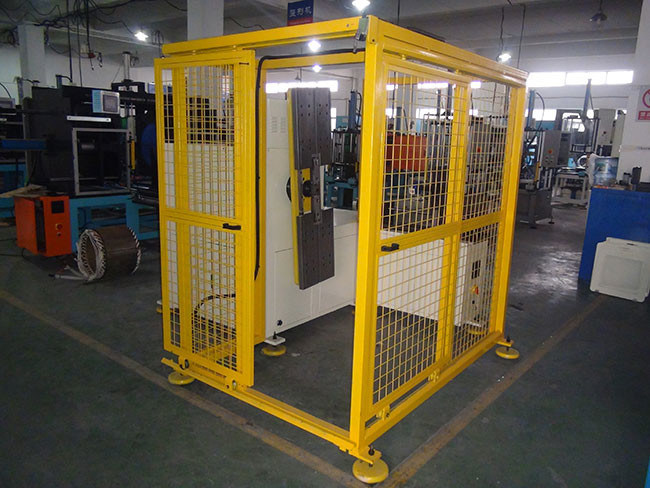

Machine semi-automatique d'enroulement de bobines de stator de moteur de grande taille avec alimentation 220V/50/60Hz et sortie 4,5Kw
Résumé du produit
Machine à bobiner les stators de moteurs de grande taille, semi-automatique Description du produit Cette machine à bobiner semi-automatique est conçue pour les induits à commutateur de type crochet, avec un contrôle par automate programmable (PLC) et un fonctionnement sur écran tactile pour des ...
Attributs personnalisés du produit
Nom:
Bobineuse de redresseur de moteur de grande taille semi-automatique
Insecte:
200 mm
Alimentation électrique:
220v/50/60Hz 4.5Kw
Pression atmosphérique:
0,4-0,7MPA
Pouvoir:
Électrique
Numéro de fente:
24-48 fentes
Personnalisé:
Personnalisé
Vitesse de rotation maximale:
1000r / min
Mettre en évidence:
Machine à enroulement de bobine à stator à moteur 220V/50/60Hz
,4.5Kw machine à enroulement d'armature
,0.4-0.7MPa machine à enroulement de bobine sous pression d'air
Propriétés de base
Lieu d'origine:
CHINE
Nom de marque:
SMT
Certification:
ISO9001/SGS
Numéro de modèle:
SMT-DR1200
Propriétés commerciales
Quantité de commande min:
1 set
Prix:
Négociable
Détails d'emballage:
Ajustement d'emballage de boîte en bois pour votre machine.
Délai de livraison:
60-70 jours
Conditions de paiement:
T / t, l / c
Capacité d'approvisionnement:
1pcs/60-70 jours
Description du produit
Machine à bobiner les stators de moteurs de grande taille, semi-automatique
Description du produit
Cette machine à bobiner semi-automatique est conçue pour les induits à commutateur de type crochet, avec un contrôle par automate programmable (PLC) et un fonctionnement sur écran tactile pour des paramètres de bobinage précis.
Principales caractéristiques
- Conçu pour le bobinage des induits à commutateur de type crochet
- Contrôle par automate programmable (PLC) et écran tactile pour une utilisation facile
- Capacité de bobinage automatique du fil
- Conception à double volant de bobinage
- Quatre réglages de tension réglables
- Alimentation, bobinage, indexation et coupe du fil automatiques de l'induit
Spécifications techniques
| Article | Données |
|---|---|
| Modèle | DR1200 |
| Diamètre de balayage | ≤900mm |
| Diamètre du fil | 0,4 - 1,5 mm |
| Nombre de fils parallèles | ≤ 40 pièces |
| Pression d'air | 0,4 - 0,6 MPa |
| Alimentation électrique | 220V/50/60Hz, 3kw |
| Poids de la machine | Environ 1100 kg |
| Dimensions de la machine (L×l×H) | 2300 × 2200 × 2000mm |
Applications
Cette machine convient au bobinage de bobines à 2 et 4 pôles, idéale pour les induits de diamètre de fil moyen à grand dans diverses applications de moteurs.
Caractéristiques de la machine

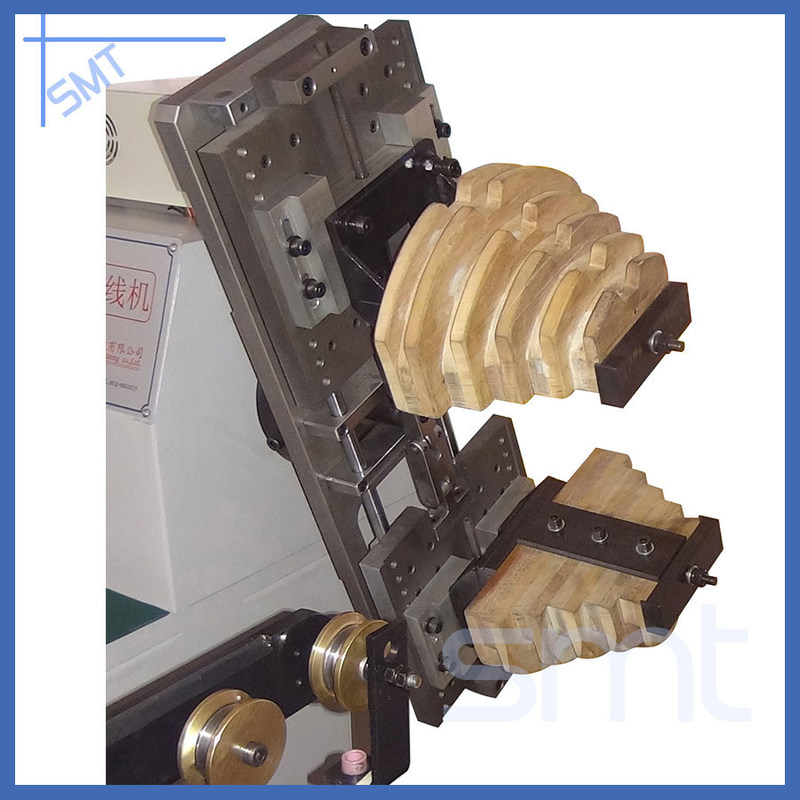

- Comprend un ensemble d'outils de bobinage avec trois formes de bobinage verticales
- Le changement d'outillage prend environ 15 minutes
- Plateau tournant à deux stations avec rotation et indexation du système servo
- Capable de bobinage simultané à trois fils
- Broche principale à commande servo avec une précision de ±1 tour
- Vitesse de rotation de travail réglable avec un minimum de vibrations et de bruit
- Arrêt automatique lorsque le fil de cuivre est épuisé
- Contrôle par automate programmable (PLC) pour le nombre de tours, la vitesse, la hauteur de l'outillage et le sens d'enroulement
- Broches X et Y à commande servo pour le crochet et la coupe-fil
Capacités OEM/ODM
Notre équipe d'ingénierie expérimentée fournit des solutions optimisées pour la fabrication de moteurs électriques, avec des machines exportées dans le monde entier, notamment aux États-Unis, en Italie, en Australie, etc., reconnues pour leurs performances durables et leur excellent service après-vente.
Services de ligne de production
Nous offrons des services complets de conseil technique et de projets clés en main pour la fabrication de moteurs AC, DC et BLDC, y compris l'évaluation des coûts, le savoir-faire en matière de fabrication et la formation du personnel.
À propos de notre usine
Situés à Suzhou, nous sommes spécialisés dans la R&D et la fabrication de machines pour moteurs à induction pour diverses applications, notamment les moteurs de machines à laver, les moteurs de climatiseurs et les moteurs de compresseurs.
