Machine d'insertion horizontale à enroulement de stator pour compresseurs et moteurs industriels avec stator I.D de 60 à 150 mm
Résumé du produit
Machine d'insertion d'enroulements de moteur de compresseur - Insertion horizontale d'enroulements et de papier La machine d'insertion d'enroulements de moteur de compresseur de la série QX est dotée d'une conception d'outillage modulaire pour des changements d'outillage rapides (temps de changement ...
Attributs personnalisés du produit
Nom:
Mottes de moteur du compresseur Bobines d'insertion de machine à insérer horizontal Insertion de
Modèle:
SMT-QX08
Identifiant du stator:
≥φ60 mm
Redresseur O.D:
≤Φ210mm
MOYABLE DE FONCTION:
horizontal
Fil:
CU / AL
Application:
Motor du compresseur / moteur de l'industrie
Socle:
d'accord
Mettre en évidence:
Machine d'insertion à enroulement de stator de 60 à 150 mm
,Application de moteur de compresseur Stator machine d'insertion de remontage
,Applications moteur de l'industrie Stator machine d'insertion de remontage
Propriétés de base
Lieu d'origine:
CHINE
Nom de marque:
SMT
Certification:
ISO / BV / SGS
Numéro de modèle:
SMT-QX08
Propriétés commerciales
Quantité de commande min:
1 set
Prix:
Négociable
Détails d'emballage:
La machine d'insertion de la bobine est emballée avec des tas de contreplaqué. Sa dimension est
Délai de livraison:
60 jours de travail après avoir passé la commande
Conditions de paiement:
T / t, l / c
Capacité d'approvisionnement:
10 ~ 20 sets par 3 mois
Description du produit
Machine d'insertion d'enroulements de moteur de compresseur - Insertion horizontale d'enroulements et de papier
La machine d'insertion d'enroulements de moteur de compresseur de la série QX est dotée d'une conception d'outillage modulaire pour des changements d'outillage rapides (temps de changement de 8 minutes). Sa structure d'insertion d'enroulement horizontale est idéale pour la production de grands stators et peut être intégrée à des plates-formes de roulements à œil de bœuf et à des machines d'expansion de bobines pour une insertion d'enroulement en trois fois, réduisant l'intensité du travail et simplifiant le chargement/déchargement.
Paramètres techniques
| Modèle | SMT-QX08 |
|---|---|
| Diamètre intérieur du stator | Φ60~Φ150mm |
| Diamètre extérieur du stator | ≤Φ210mm |
| Hauteur de la pile | ≤190mm |
| Course de l'outillage | ≤90mm |
| Fil compatible | Cu / AL |
| Nombre de fentes | 24~48 fentes |
| Alimentation électrique | 380V/50/60Hz 5Kw |
| Poids | ≈1050Kg |
| Dimension | (L)2380×(L)1180×(H)1700mm |
Principales caractéristiques
- Insère automatiquement les enroulements et l'isolation en coin dans les fentes du stator en une seule opération
- Poussée de bobine entraînée par servomoteur avec fonction de pré-poussée
- Coupe et indexation du papier entraînées par servomoteur avec vitesse réglable
- Longueur de papier de coin réglable avec alimentation fente par fente, fente par intervalle ou saut de fente
- Contrôleur PLC avec capacités de détection et de diagnostic des défauts
- Le dispositif de pré-alimentation du papier assure une longueur de papier constante
- Coupe de papier à basse température avec dispositif de chauffage intégré
- Vitesse de poussée de bobine réglable pour différentes jauges de fil
- Fonctionnement ergonomique debout avec bouton de démarrage à deux mains
- Temps de changement rapide d'environ 10 minutes
Spécifications des composants
- Contrôleur PLC : INOVANCE (Chine)
- Système de servomoteur : INOVANCE (Chine)
- Éléments de capteur : OMRON (Japon), AUTONICS (Corée)
- Autres composants électriques : SCHNEIDER (France), IDEC (Japon), Delixi (Chine)
- Vis à billes : HIWIN (Taïwan)
- Roulements : NSK (Japon), SKF (Suède)
- Éléments pneumatiques : AirTAC (Taïwan)
- Pression de la source d'air : 0,5~1MPa
- Puissance : 6,5 Kw (la configuration réelle peut varier)
- Source d'alimentation : 3 phases 415V/50Hz
- Poids : ≈1150Kg
- Dimensions : (L)2380×(L)1280×(H)1700mm
Applications
Cette machine est conçue pour divers moteurs à induction, y compris les moteurs de machines à laver, les moteurs de climatiseurs, les moteurs de pompes, les servomoteurs de précision, les moteurs industriels triphasés, les moteurs de ventilateurs et les nouveaux moteurs à énergie.
Service et support
Nous sommes spécialisés dans le développement et la fabrication de machines pour la production de moteurs à induction, offrant des solutions personnalisées si nécessaire. Nos services comprennent :
- Garantie d'un an avec support technique gratuit et pièces de rechange
- Service après-vente à l'étranger avec réponse rapide
- Consultation technique de fabrication et services de projets clés en main
- Assistance à la planification de l'agencement de la chaîne de production
- Formation du personnel et services d'évaluation des coûts des moteurs

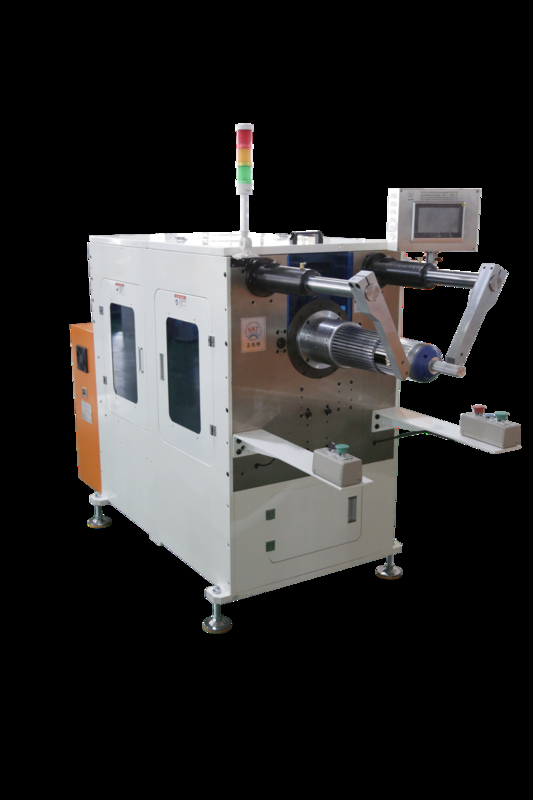

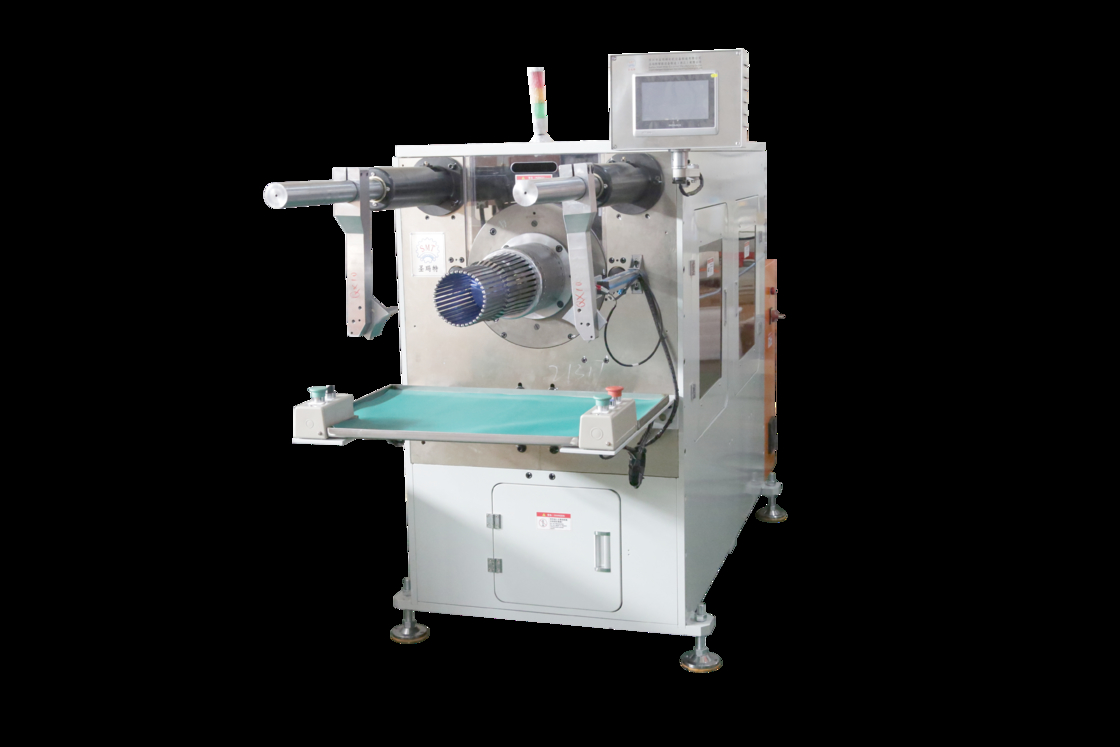

Image du produit
