Machine automatique de laçage de bobines pour moteur AC, 380V 3.5Kw, ≤Φ160mm

Quantité Minimale De Commande:	1 set
Prix:	Négociable
Emballage Standard:	Caisse en bois appropriée pour le transport de mer avec un sac de scellage.
Délai De Livraison:	60 - 80 jours
Mode De Paiement:	T / t, l / c
Capacité D'approvisionnement:	1pcs/60 - 80 jours

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Certification

ISO / SGS Audit, CE

Numéro de modèle

SMT - BZ51

Le double automatique de machine de laçage de bobine dégrossit laçage pour le moteur industriel de m

Redresseur O.D.:

≤Φ160mm

Taille de pile:

20~120MM

Alimentation électrique:

380V/50/60Hz 3.5Kw

Pression atmosphérique:

0,4 MPA

Couleur:

blanc/bleu/vert

Mettre en évidence:

Machine de laçage de stator 380V

Machine automatique de laçage de bobines pour moteur AC

Machine de laçage de stator 3.5Kw

Description du produit

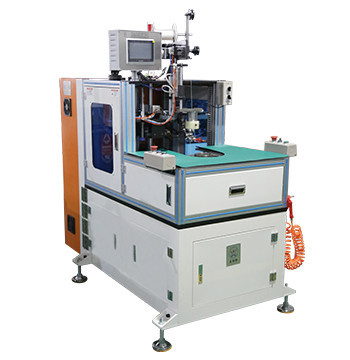

Machine de laçage automatique à bobine à double face pour moteur industriel à courant alternatif

Cette machine de laçage automatique avancée présente une capacité de laçage double face spécialement conçue pour les moteurs industriels à courant alternatif.La machine est composée de plusieurs composants de précision, y compris le corps de la machine, assemblage d'aiguille, mécanisme de rotation de l'aiguille, système de mouvement de l'aiguille, unité d'indexation du stator et système automatisé d'alimentation/coupe du fil.

Principales spécifications techniques

Modèle	Le nombre d'émissions de CO2 est le suivant:
Hauteur de la pile	17 à 100 mm
Identifiant du stator	Φ25 à Φ100 mm
Une surdose de stator.	≤ Φ160 mm
Hauteur du surplomb	≤ 40 mm
Mode de laçage	Slots par slot/Slot d'intervalle/Slot de fantaisie
Vitesse de laçage	≈ 0,6s/s
Énergie électrique	380V/50/60Hz 3,5 kW
Le poids	≈ 800Kg
Dimension	(L) 1500 × ((W) 650 × ((H) 1700 mm

Principaux avantages

Système servo avec commande CNC et programmation HIM
Mode de laçage multiples: laçage à fente, laçage à intervalles et laçage de fantaisie
Système de servo à double aiguille pour la mise en corde simultanée de la bobine supérieure et inférieure
Alimentation et coupe automatiques des fils - aucun nœud manuel requis
Capacité de changement rapide de l'outillage (plage de longueur de la pile du stator de 50 à 130 mm)
Tensions réglables de laçage avec une capacité de production ≤ 1 s/slot
Produit de haute qualité: taux de qualification primaire ≥98,5% (≥99,5% après retraitement)
Les éléments de sécurité comprennent la protection de la grille et le fonctionnement à deux mains.

Caractéristiques de la machine

Contrôle industriel PLC avec interface homme-machine et conception de cadre horizontal
Méthodes de laçage programmables pour des besoins de production flexibles
Conçus pour les grands stators avec surplomb de haute enroulement
Outils mobiles pour un chargement/déchargement efficace du stator et une main-d'œuvre réduite

Capacités d'OEM/ODM

Nous sommes spécialisés dans la fabrication d'équipements pour moteurs, y compris des machines à enroulement automatique, des machines à lacets, des machines à insertion et des machines à modeler.Nous fournissons des solutions de production entièrement automatisées avec une qualité stable et un support client complet.

Services de ligne de production

Notre équipe professionnelle fournit un conseil technique complet et des services de projet clés en main pour la fabrication de moteurs CA, DC et BLDC.savoir-faire de fabrication, formation du personnel et mise en œuvre complète de la ligne de production.

À propos de Suzhou Smart Motor Equipment Manufacturing Co., Ltd.

En tant qu'entreprise de haute technologie spécialisée dans les équipements de fabrication de moteurs, nous employons 150 personnes dont plus de 30 ingénieurs.000 mètres carrés disposent d'équipements de production et d'essais avancés pour assurer la qualité et les performances.
