Description du produit

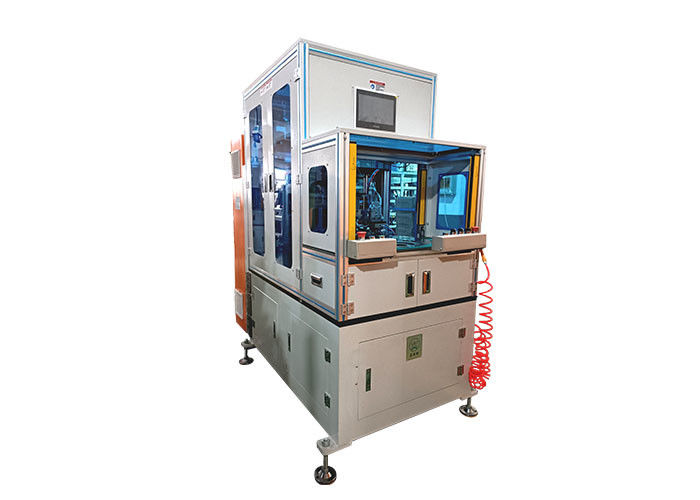

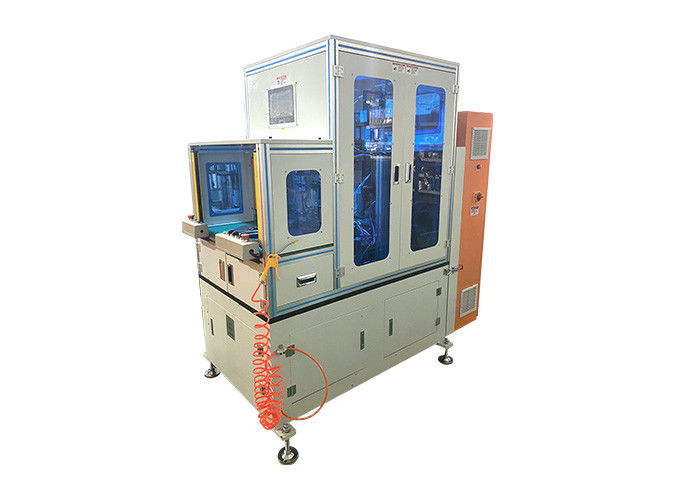

Machine à laçage de stator double face à plateau tournant entraînée par 7 servomoteurs pour l'industrie du laçage des bobinages de moteur

(1) Principales caractéristiques de la machine à laçage de bobines de stator double face

A. Elle est équipée d'un plateau tournant à deux stations, une pour le laçage, une pour le chargement/déchargement ;

B. Adopte deux aiguilles pour lacer automatiquement les deux côtés des bobinages de stator ;

C. Adopte un système de contrôle PLC pour contrôler les servomoteurs de sept broches ;

D. La broche principale, l'indexation du stator et l'oscillation des deux aiguilles sont entraînées par des servomoteurs ;

E. Le réglage de la hauteur des deux extrémités de la bobine est automatique par servocommande, plage de réglage 19~60mm ;

F. Le réglage de la hauteur de la pile est automatique par servocommande ;

G. Conception d'outillage de type séparé ;

H. Avec la fonction de diagnostic des défauts ;

I. Peut effectuer le laçage fente par fente, fente par intervalle, fente sautée ou laçage fantaisie ;

J. Équipé d'un mécanisme d'alimentation, de coupe et de serrage automatique ;

K. Conçu avec une structure de tension pour ajuster le degré de serrage du laçage ;

L. L'accrochage, la brûlure et le nouage du fil sont automatiques ;

M. Le système de lubrification automatique est optionnel ;

N. Le support pour les bobines de fil fixées au sol (bobines cylindriques) est optionnel ;

O. Fixation pour éviter tout type de dommage au câble ;

P. Équipé d'une grille de sécurité, réinitialisation automatique sur signal ;

Q. Peut répondre aux exigences de sécurité/ergonomie jointes ;

R. Avec un couvercle de protection extérieur fermé ;

S. Avec de grandes fenêtres de sécurité pratiques pour la maintenance ;

T. L'opérateur travaille en position debout ;

U. Appuyer sur le bouton pour démarrer la machine à deux mains ;

V. Temps de changement :

*Changement de la hauteur de la pile : ≈1min ; (les paramètres associés peuvent être appelés directement dans l'IHM, ne prendra pas trop de temps)

Changement de la plaque d'outillage : ≈5 minutes ; (2 stations à changer)

(2) Paramètres techniques de la machine à lacer le stator

(3) Application de la machine à lacer le stator

Convient à divers moteurs, tels que les moteurs d'appareils ménagers, les moteurs industriels, les moteurs de pompes à eau et de nombreux autres moteurs à induction. Si la taille du stator se situe dans la plage d'application de la machine, cette machine peut fonctionner.

(4) Attribution principale de la machine à lacer le stator

Contrôleur PLC : Siemens (Allemagne) ;

Système servo : Siemens (Allemagne) ;

IHM : Siemens (Allemagne) ;

Élément de capteur : OMRON (Japon), SCHNEIDER (France) ;

Capteur enfichable : OMRON (Japon) ;

Autre élément électrique : SCHNEIDER (France).

*Si certains composants spécifiques ne sont pas disponibles chez SCHNEIDER, ils seront remplacés par IDEC (Japon) et Delixi (Chine) ;

Vis à billes : HIWIN (Taïwan) ;

Roulement : NSK (Japon), SKF (Suède) ;

Élément pneumatique : AIRTAC (Taïwan) ; ou SMC (Japon)

Pression d'air : 0,6~1MPa ;

Puissance : selon la configuration réelle ;

Alimentation : triphasée 380V/60Hz ;

Poids : ≈1200Kg ; (à titre de référence, selon la configuration réelle)

Dimension mm : L1600 × W900 × H1900 ;  (à titre de référence, selon la configuration réelle)

(5) Détails de l'exposition

Armoire électrique - plaque d'outillage et plateau tournant - système de lubrification automatique - tendeur pour le contrôle de la tension du fil
