Multiple - éolienne automatique principale de moteur électrique avec 8 stations

Multiple - éolienne automatique principale de moteur électrique avec 8 stations

Multiple - Head Automatic Electric Motor Winding Machine With 8 Stations

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: SMT
Certification: ISO9001/SGS/CE
Numéro de modèle: SMT-QLR70

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Caisse en bois appropriée pour le transport de mer.
Délai de livraison: 30 - 43 jours pour 1set
Conditions de paiement: T/T, L/C,
Capacité d'approvisionnement: 2pcs/56 - 79 jours
Contactez maintenant
Description de produit détaillée
Nom: La bobineuse automatique principale multiple de moteur électrique avec 8 stations Nombre de transfert: 2-8pcs
Alimentation: 380v/50/60Hz 7Kw Tête d'enroulement: 1-2 PCs
Hauteur de pile maximum: ≤70mm La vie de moule: >1.000.000 tirs
Niveau automatique: complètement automatique Diamètre de fil: Diamètre 0.1-1.0mm

La bobineuse automatique principale multiple de moteur électrique avec 8 stations



1. Caractéristiques de machine :



C'est une bobineuse de huit-station appropriée à toutes sortes d'enroulement de cadre, enroulement électronique et enroulement combiné de moteur ; obtenez les fonctions de l'enroulement automatique, fil rangeant, sauter de fente, nombre de tour, arrangement d'étapes et de diamètre de fil, etc. ; Le support de fil est commandé par le tendeur de atténuation magnétique ; la tension de fil est stable et dajustable basée sur le diamètre de fil ; la rangée ordonnée de fil est considérablement utile d'assurer la qualité du produit.



2. Application



Cette machine convient à 2 poteaux. 4 poteaux, enroulement de 6 bobines de poteaux.



3. Étape d'opérateur



1.Power sur la machine

fil 2.Thread ce ce moteur

3. Placez le paramètre d'enroulement dans l'écran tactile

4. Appuyez sur le bouton de « début »

5. La machine fera le procédé d'enroulement automatiquement

6.After finissant l'enroulement, machine s'arrêtera

7.Take le fil de l'outillage.

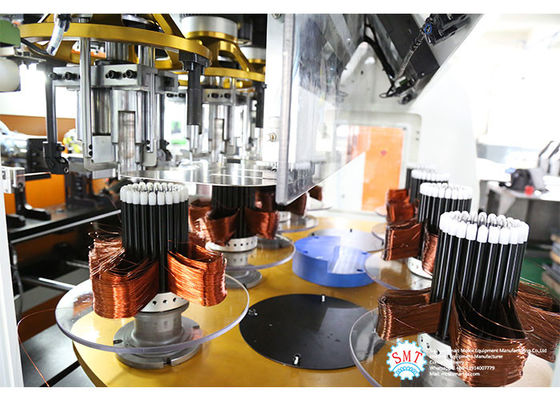

Multiple - éolienne automatique principale de moteur électrique avec 8 stations

4. L'information a eu besoin pour l'enquête automatique de la bobineuse de redresseur


Il sera meilleur si le client pourrait nous envoyer le dessin détaillé incluant au-dessous de l'information.
1. dessin de redresseur
2. dessin d'enroulement de redresseur
3. dessin de enroulement de distribution
4. L'autre impératif technique
Si possible, il sera meilleur si le client peut nous envoyer des échantillons.



Cette machine a la station 8 de enroulement, toutes les quatre têtes fera l'enroulement ensemble. La bobineuse de redresseur



5. Données techniques principales




Modèle
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Tête d'enroulement 1 1 1 1 2 2
Diamètre de fil (millimètres) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
Déchargez la vitesse ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
Taille de pile ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Précision d'enroulement + 0 + 0 + 0 + 0 + 0 + 0
Alimentation d'énergie 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Pression atmosphérique ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Poids ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Dimension
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



6. Fonction principale et caractéristique de machine


Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



7. Profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



 8. chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.



9.  Au sujet de notre usine

Situé à Suzhou, une belle ville de l'industrie, coeur de commerce dans le delta du fleuve Yangtze, Smart est spécialisée dans la R&D, la fabrication et les ventes des machines de moteur à induction. Nos machines produites dans l'usine de Suzhou sont principalement appliquées aux moteurs à induction tels que le moteur de machine à laver, le moteur de climatiseur, le moteur de pompe, le moteur de bobine, le moteur triphasé, le moteur de fan et le compresseur, etc.
