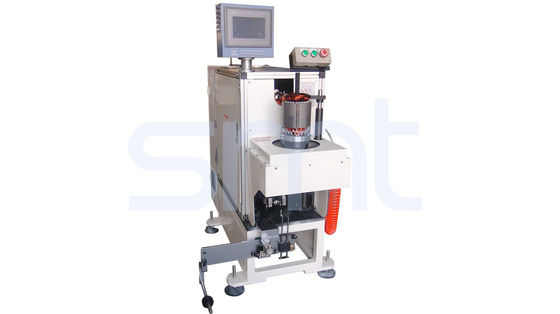

Machine de lacement latérale simple de bobine de rendement élevé, éolienne automatique de redresseur

Single Side High Efficiency Coil Lacing Machine , Automatic Stator Winding Machine

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: SMT
Certification: ISO / SGS Audit
Numéro de modèle: SMT - DB100

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 65 - 75 mois
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 1pcs/65 - 75 mois
Contactez maintenant
Description de produit détaillée
Nom: Double machine de lacement automatique de bobine de redresseur de moteur de côtés Redresseur O.D.: ≤180mm
Poids: 700kgs Dimension de machine: (L) 1000* (W) 600* (H) 1250mm
Spécification: Personnalisé Le poste de travail: Double
Garantie: 12 mois Demoulding: Automatique

Double audit automatique d'OIN/GV de la bobineuse de redresseur de moteur de côtés





La sécurité, la qualité et l'efficacité sont les pierres angulaires de notre machine de lacement. Les tours de fin sont lacés avec un modèle de point de « diamant ». Les deux côtés sont lacés en même temps et un vrai noeud est attaché à l'extrémité.
Il est équipé de deux aiguilles, chaque aiguille pour laing chaque côté des bobines de redresseur. Le mouvement d'aiguille est commandé par le système servo d'entraînement pour terminer les travaux de laçage. Il n'y a des manipulations manuelles pas dangereuses des extrémités d'avance nécessaires. Élimination du risque majeur pour des blessures à une machine de lacement.



(1) l'information technique principale



Modèle DB100
Taille de pile 80-160mm
Identification de redresseur. 40-120mm
Redresseur O.D. ≤180mm
Taille de bobine ≤50mm
Mode de laçage Fente par la fente/fente d'intervalle/laçage de fantaisie
Vitesse de laçage Au sujet de 0.8s/s
Alimentation d'énergie 220V/50/60Hz 2Kw
Poids 700kgs
Dimension de machine (L) 1000* (W) 600* (H) 1250mm



(2) avantage



Cette machine adopte la conception conduite servo de système, de contrôle de commande numérique par ordinateur et LUI programme.

L'indexation est conduite par le système servo. Le mode différent de laçage a pu être placé comme le laçage de fente, le laçage d'intervalle, et le laçage de fantaisie.

L'axe principal adopte le système de servocommande. La vitesse de rotation peut être placée.

Deux aiguilles conduites par le système servo lacent supérieur et lovent plus bas simultanément.

La machine peut automatiquement alimenter le fil et couper le fil. Il n'y a aucun besoin d'attacher un noeud.

Le changement de usinage est rapide et commode. La gamme de longueur de pile de redresseur est 50-130mm.

La tension de laçage peut être placée,

Capacité de production ≤1s/slot.

Est-ce que ne devrait être aucun câblage cuivre casse et câble l'émail cassé.


(3) caractéristique principale de machine



1. Adaptant le PLC industriel, l'interface homme-ordinateur et la cadre-structure horizontale conçoivent, la machine de système servo commande exactement l'action de laçage.

2. Les différentes méthodes de laçage telles que le laçage de fente-par-fente, le laçage d'intervalle et le laçage de fantaisie sont programmables.

3. Cette machine convient au grand redresseur avec le surplomb élevé d'enroulement.

4. L'outillage est mobile et commode pour le chargement rapide de redresseur et décharger, par conséquent pour réduire la force de travail effectivement.



(4) OEM/ODM



La société produit principalement les machines et l'équipement de moteur. Nos produits incluent principalement l'éolienne automatique, la machine de lacement, insérant la machine, formant la machine, formant la machine etc. Nous adoptons la technologie de pointe et les processus d'outre-mer et la volonté d'entreprise pour améliorer la capacité de production électromécanique d'usine automatisée entièrement, avec la qualité et le service à la clientèle les plus stables d'obtenir la plus grande confiance.

Nous sommes dans un concept sûr, professionnel et efficace de service de la « sagesse et l'humanité vers la direction du développement, la technologie et le monde simultanément avec le progrès », pour répondre aux différents besoins des clients de créer une carrière brillante.



(5) chaîne de production profil



Cette machine de lacer convient à la bobine de redresseur pour faire le processus automatique de laçage. Le redresseur est chargé sur cette machine de lacement de bobine verticalement ; La machine est programmation de PLC. Le processus fonctionnant, tel que la simple-aiguille et le laçage automatique de simple-side ; transpositioning d'aiguille, s'accrochant, sont tout commandé par le système servo. L'axe de machine adopte le contrôle de vitesse de fréquence. Le type de laçage, comme la fente par le laçage de fente, laçage intercal, et laçage de fantaisie a pu être réalisé par l'établissement dans l'interface homme-machine. Ce manchine de lacer est particulièrement appliqué aux tailles multi, à la basse sortie ou à plus laçage d'enroulement de redresseur d'avance.

Machine de lacement latérale simple de bobine de rendement élevé, éolienne automatique de redresseur

(6) au sujet du moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou



Le moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou est l'une des entreprises principales de pointe qui se spécialisent en concevant, en produisant et en vendant des équipements industriels de moteur en Chine. La société a maintenant presque 150 employés, y compris plus de 30 ingénieurs et techniciens, avec le secteur de construction environ 20 000 mètres carrés et cent ensembles d'équipements avancés de production et d'essai.
