éolienne de moteur de Double-station pour la production SMT-SR350 à C.A./C.C de moteur électrique
Paramètres techniques
| Modèle |
SMT-SR350 |
| Diamètre de fil |
Φ0.3mm~Φ1.2mm |
| Diamètre de enroulement de forme |
≤Φ380mm |
| Tête de enroulement |
2pcs |
| Distance de transfert |
≤250mm |
| Déchargez la vitesse d'enroulement |
≤1500r/min |
| Pression atmosphérique |
≥0.4MPa |
| Alimentation d'énergie |
220V/50/60Hz 1.5Kw |
| Poids |
≈900Kg |
| Dimension |
(L) 2000× (W) 1450× (H) 1500mm |
Brève instruction de machine
La machine « éolienne de moteur de Double-station pour la production à C.A./C.C de moteur électrique » est utilisée pour enrouler des fils électriques aux outils de enroulement automatiquement et au planton. Elle est spéciale pour les doubles postes de travail distincts.
Les opérateurs doivent décharger les bobines par le manuel tandis qu'il est facile de réparer avec le coût bas si se produit avec des défauts.
Équipé des doubles stations de enroulement et des têtes de enroulement, qui peuvent enrouler deux bobines de groupe en même temps ou séparément automatiquement. Le besoin d'opérateur de décharger des bobines manuellement. Deux stations fonctionnent séparément de sorte qu'il puisse épargner la période du chargement et du déchargement parce qu'on s'enroule et l'autre peut être déchargé.
application de la bobineuse 1.Motor
La bobineuse semi automatique de moteur convient au moteur de fan, le moteur de fan de table, le moteur de machine à laver et les divers petits moteurs, la place, le rond et la bobine multicouche de moteur.
En tant qu'un excellents fabricant et fournisseur des machines de fabrication de moteur, Nide mécanique peut fournir des services de conseil professionnels de technologie manufacturière d'équipement industriel et de moteur de moteur.
2. Données techniques de la bobineuse de moteur :
| Nom de produit : |
la bobineuse semi automatique de moteur pour le moteur de fan et le moteur de machine à laver |
| Couleur de machine : |
RAL7035 (ou selon l'exigence de client) |
| Diamètre de fil : |
0.5-1.5mm ; |
| Diamètre d'oscillation : |
500mm ; |
| Ancien diamètre de enroulement : |
Max.350mm |
| Exactitude de no. de tour : |
0,2% ; |
| Tête de départ de fil : |
1-4pc |
| Distance de transfert : |
170-300mm |
| Nombre de fil de rangée : |
1-12 ; |
| Vitesse fonctionnante (à vide) : |
0-800 (selon le fil différent de diamètre, la vitesse est réglable stepless, aucune vibration ou bruit évidente ;) |
| Vitesse de rotation maximum : |
1600R.P.M |
| Productivité de machine : |
environ 1000 heures pcs/8 |
| Puissance/entrée : |
220V/50Hz |
| Pression atmosphérique : |
0.5-0.8MPa |
| Puissance : |
0.75KW |
| Puissance de moteur principal : |
2.2KW-6P ; |
| Convertisseur de fréquence : |
2.2KW ; |
| Longueur utile de l'axe carré : |
520mm. ; |
| Dimension d'axe carré : |
20*20*625mm ; |
| Dimension de machine : |
× 1450mm du × 1250mm de 1550mm |
| Poids de machine : |
≈ 850kg |
3. Caractéristiques de la bobineuse de moteur
L'entaillage automatique, tapement automatique, l'opérateur doit seulement mettre dans et prendre le moule de enroulement, et prend les bobines enroulées hors du moule.
avec l'axe carré de enroulement de l'axe deux ;
bas vibration et à faible bruit ;
Aucun dommages cassés ou d'émail pour le fil ;
Les pièces électriques principales et le rapport adapte les pièces de haute qualité de moteur ;
Le no. de tour, le diamètre de fil, le fil rangeant la largeur, la distance de transfert, la direction d'enroulement et le fil rangeant la direction sont tout settable sur le contrôleur ;
Rangée de fil : moteur de progression + tige de vis ;
999 totaux le paramètre modèle peut être placé ;
La machine arrêtera automatiquement une fois l'enroulement de bobine de fil est de finition ;

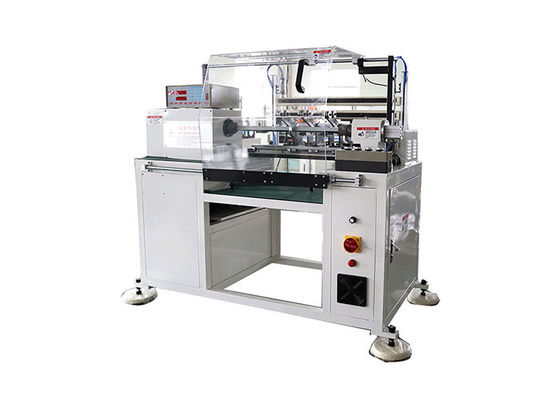

4. Exposition d'image de la bobineuse de moteur :

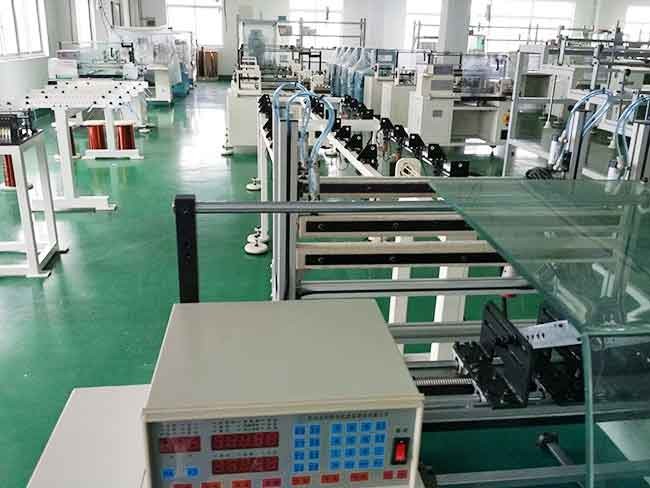

(6) profil d'entreprise - moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou
Le moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou est un fabricant dans la ville de Suzhou, Chine, qui est spécialisée dans la R&D, fabriquant et vendant les équipements automatiques pour la production de moteur aussi bien qu'exportant des équipements vers le monde. La société maintenant a presque 81 employés comprenant plus de 10 ingénieurs et techniciens, avec le secteur de construction environ 5 000 mètres carrés et hundered des ensembles de production avancée et d'équipements à l'essai.
