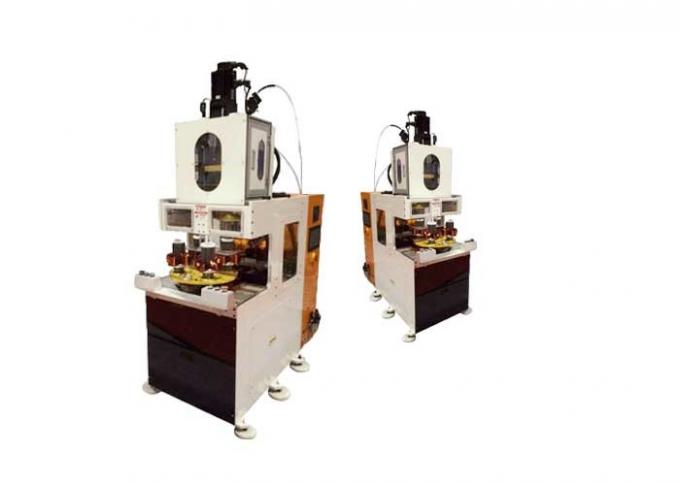

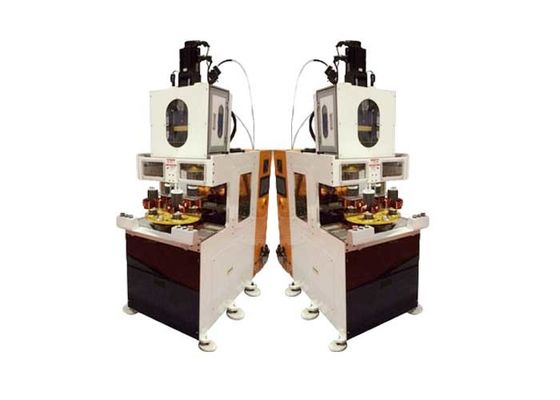

câblages cuivre de enroulement tête double automatiquement SMT-SLR70 d'éolienne de moteur électrique
Équipé de doubles têtes de enroulement et des quatre postes de travail avec la plaque tournante. Elle peut enrouler les bobines directement et le planton dans des tasses de transfert. Et les mouvements sont conduits par six moteurs servo. C'est eaiser pour que les opérateurs insèrent les bobines des redresseurs avec le facteur élevé de suffisance de fente et la petite largeur d'ouverture de fente. Ainsi il peut économiser de travail effecitvely.
(1) paramètres techniques
Modèle | SMT-SLR70 |
Tête de enroulement | 2pc |
Diamètre de fil | Φ0.2mm | Φ1.0mm |
Vitesse d'enroulement | ≤3000r/min |
Hauteur de pile maximum | ≤70mm |
Précision de enroulement | tour ±0 |
Alimentation d'énergie | 380V/50/60Hz 7Kw |
Pression atmosphérique | ≥0.6MPa |
Poids | ≈1950Kg |
Dimension | (L) 1800× (W) 1300× (H) 2050mm |
(2) brève instruction de machine
La machine « câblages cuivre de enroulement tête double d'éolienne de moteur électrique automatiquement » est utilisée pour fils de cuivre/en aluminium d'enroulement à plusieurs bobines automatiquement et les mettre dans le planton de tasse de transfert.
Il adopte six moteurs servo pour commander le mouvement, comme le plongement ultra-rapide de moule, la plaque tournante tournant et la tasse de transfert indexant et ainsi de suite. Il peut réaliser un taux plus élevé de qualification.
Les opérateurs doivent se tenir en opérant.
(3) caractéristiques principales
1. Un genre d'éolienne automatique tête double et de quatre-station ;
2. Il peut enrouler deux phases en même temps, qui peuvent enrouler les fils simples ou multiples.
3. Automatique mettez la bobine dans l'ancien planton de transfert ;
4. Six axes sont commandés par les moteurs servo : tous l'axe principal, le moule ultra-rapide plongeant, accrochant et coupant le fil, de plaque tournante la rotation et de transfert de tasse l'index sont commandés par les moteurs servo ;
5. Particulièrement approprié aux redresseurs avec le facteur élevé de suffisance de fente et la petite ouverture de fente ;
6. Le mode de enroulement tel que le saut automatique, la coupe automatique et l'indexation automatique peut être fini successivement en même temps ;
7. Des paramètres peuvent être placés dans l'interface homme-machine, enroulant la tension est réglable ;
8. Obtenez la manière de enroulement continue ou discontinue et rencontrez les 2 poteaux, 4 poteaux et enroulement de 6 bobines de poteaux ;
9. Il économise de travail et a le rendement élevé.
(4) services
Nous sommes consacrés à développer et à produire les machines/équipement pour la production de moteurs électriques, telle que l'éolienne, la bobine insérant la machine, etc.
La conception et la fabrication sont comme demande du client. Par exemple, la conception de forme, composants stigmatisent et la couleur de machine, etc. peuvent specilized si le client a la demande spéciale. D'ailleurs, nous pouvons aider à arranger la disposition des machines du site client si nécessaire.
Nos ingénieurs fourniront au client le support technique. D'ici un an la période de garantie, un certain support technique et quelques pièces doivent remplacer seront pour librement. L'après-service d'outre-mer est également disponible. Si le client a besoin de notre aide, nos ingénieurs après-vente seront au site de client dans le temps le plus court.
Nous sommes dans un concept sûr, professionnel et efficace de service de la « sagesse et l'humanité vers la direction du développement, la technologie et le monde simultanément avec le progrès », pour répondre aux différents besoins des clients de créer une carrière brillante.
(5) chaîne de production service
Avec l'excellent après-service, les ingénieurs et de haute qualité professionnels, SMT fournissent au client de divers genres d'équipements pour la production de moteurs électriques. Ce peut être une machine réglée ou la ligne entière de prodcution du processus de enroulement au processus de formation final.
Ainsi si le client veut la chaîne de production entière, nous pouvons fournir le service de conseil technique de fabrication et le service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, même projet clés en main complet.
(6) profil d'entreprise - moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou
Le moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou est un fabricant dans la ville de Suzhou, Chine, qui est spécialisée dans la R&D, fabriquant et vendant les équipements automatiques pour la production de moteur aussi bien qu'exportant des équipements vers le monde. La société maintenant a presque 81 employés comprenant plus de 10 ingénieurs et techniciens, avec le secteur de construction environ 5 000 mètres carrés et hundered des ensembles de production avancée et d'équipements à l'essai.
