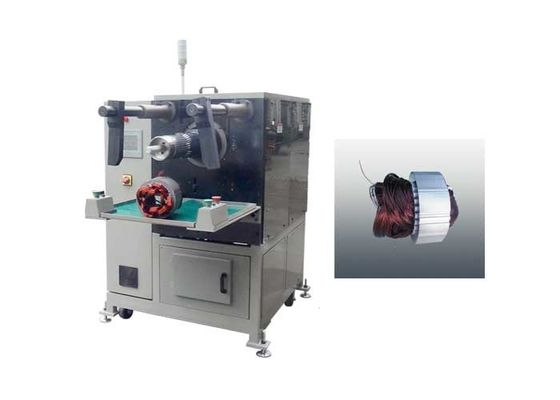

Automatic Wedge Inserting Machine for Electric Motors Winding Inserting

Cale automatique insérant la machine pour les moteurs électriques enroulant l'insertion

  • Surligner

    Machine d'insertion de bobine

    ,

    Cale insérant la machine

    ,

    Cale automatique insérant la machine

  • Nom
    Machine de insertion automatique pour les moteurs électriques enroulant l'insertion
  • Modèle
    SMT-QX08
  • Identification de redresseur
    Φ60~Φ150mm
  • Redresseur O.D
    ≤Φ210mm
  • Voyage de usinage
    ≤90mm
  • Fil compatible
    Cu/Al
  • Lieu d'origine
    La Chine
  • Nom de marque
    SMT
  • Certification
    ISO / BV / SGS
  • Numéro de modèle
    QX08
  • Quantité de commande min
    1 jeu
  • Prix
    Negotiable
  • Détails d'emballage
    La bobine insérant la machine est empaquetée avec des caisses de contreplaqué. L'échelle grandeur es
  • Délai de livraison
    30-40 jours après avoir passé la commande
  • Capacité d'approvisionnement
    20 ensembles/ensembles par mois

Cale automatique insérant la machine pour les moteurs électriques enroulant l'insertion

Machine de insertion automatique pour les moteurs électriques s'enroulant insérant SMT-QX08





Il euqipped avec l'usinage modulaire ainsi il est très facile de changer l'outillage quand modèle de produit de changement. Le temps de changement est moins de 10 minutes.



(1) paramètres techniques



Modèle SMT-QX08
Identification de redresseur Φ60~Φ150mm
Redresseur O.D ≤Φ210mm
Taille de pile ≤190mm
Voyage de usinage ≤90mm
Fil compatible Cu/AL
Gamme de nombre de fente fente 24~48
Alimentation d'énergie 380V/50/60Hz 5Kw
Poids ≈1050Kg
Dimension (L) 2380× (W) 1180× (H) 1700mm



(2) brève instruction de machine



La machine « machine de insertion automatique pour les moteurs électriques enroulant l'insertion » est utilisée pour insérer les bobines et l'isolation électriques de cale aux fentes de redresseur automatiquement en même temps. Après l'enroulement de bobines de finition dans l'éolienne, les bobines seront dans le planton de tasse de transfert. Les opérateurs juste mettent la tasse de transfert avec des bobines dans l'outillage de insertion et mettent en marche la machine de insertion, qui formera, coupera et insérera le papier de cale ainsi que des bobines automatiquement.

Les opérateurs doivent se tenir en opérant.



(3) caractéristiques de canalisation



1. Le temps de changement d'outillage est moins de 10 minutes ;

2. Il peut insérer la bobine et coincer dans la fente de redresseur automatiquement à la fois ;

3. S'enroulant et insertion de cale est conduit par les moteurs servo ;

4. L'alimentation de cale est conduite par le moteur pas à pas ;

5. Différents paramètres ont pu être placés dans l'interface homme-machine ;

6. La vitesse et le mode d'alimentation est acquirable selon des taux remplissants de fente différente et de différents genres de fil ;

7. La production différente de redresseur de tailles peut être faite en changeant l'outillage ;

8. Appliquez particulièrement au moteur à induction micro tel que le moteur de climatiseur, le moteur de machine à laver, le moteur de compression, le moteur de fan, le générateur et le moteur de pompe.



(4) services



Nous nous concentrons sur se développer et les machines productrices pour la production différente de moteurs à induction, telle que l'éolienne, lovent insérer la machine, etc.

La conception et la fabrication sont standard à moins que le client ait la demande spéciale. Par exemple, la conception de forme, l'attribution et la couleur, etc. peuvent specilized. En outre, nous pouvons aider à arranger la disposition des machines dans le site client si nécessaire.

Nos ingénieurs fourniront à des clients le support technique professionnel. D'ici un an la période de garantie, un certain appui et le besoin de pièces d'être remplacé seront pour libre.

L'après-service d'outre-mer est également disponible. Si le client a besoin de notre aide, nos ingénieurs après-vente seront au site de client dans le temps le plus court.

Nous sommes dans un concept sûr, professionnel et efficace de service de la « sagesse et l'humanité vers la direction du développement, la technologie et le monde simultanément avec le progrès », pour répondre aux différents besoins des clients de créer une carrière brillante.



(5) chaîne de production service



Avec le bon service, l'équipe professionnelle et la qualité fiable, SMT fournissent au client différents genres d'équipements pour la diverse production de moteurs. Ce peut être une machine réglée ou la ligne entière de prodcution du procédé d'enroulement au processus de formation final. Tellement particulièrement pour le client qui veut la chaîne de production entière, nous pouvons fournir le service de conseil technique de fabrication et le service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, même projet clés en main complet.

Cale automatique insérant la machine pour les moteurs électriques enroulant l'insertion 0



(6) profil d'entreprise - moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou



Le moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou est un fabricant chinois, qui est se spécialise dans la R&D, fabriquant et vendant les équipements automatiques pour la production de moteur aussi bien qu'exportant des équipements vers le monde. La société a maintenant presque 81 employés comprenant plus de 10 ingénieurs et techniciens, avec le secteur de construction environ 5 000 mètres carrés et ensembles hundered de production avancée et d'équipements sous l'essai.
