Éolienne adaptée aux besoins du client de moteur électrique, éolienne d'alternateur

Éolienne adaptée aux besoins du client de moteur électrique, éolienne d'alternateur

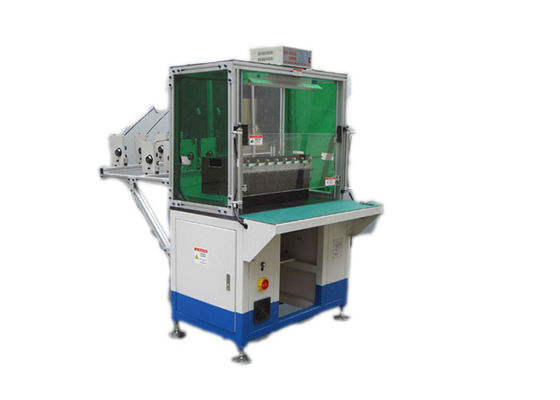

Customized Electric Motor Winding Machine , Alternator Winding Machine

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: SMT
Certification: ISO9001/SGS
Numéro de modèle: SMT-DR08

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: La boîte de contreplaqué ou font juste en tant que votre condition.
Délai de livraison: 29-58 jours
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 1pcs/29-58 jours
Contactez maintenant
Description de produit détaillée
Nom: Éolienne d'armature d'alternateur de moteur électrique Vitesse de Non-Charge: ≤1500r/min
Insecte: 200mm Nombre de transfert: 2-6pcs
Dimension: (L) 1500* (W) 1200* (H) 2100mm Tête d'enroulement: 8pcs
Pression d'air: ≥0.45MPa Distance de transfert.: ≥170mm
Niveau automatique: Semi-automatique Personnalisé: Personnalisé

Éolienne adaptée aux besoins du client de moteur électrique, éolienne d'alternateur





L'information requise pour la chaîne de production de rotor enquête
Il sera meilleur si le client pourrait nous envoyer le dessin détaillé incluant au-dessous de l'information.
1. dessin de stratification de rotor
2. le rotor assemblent le dessin
3. dessin de pile de rotor
4. dessin de diagramme d'enroulement de rotor : avec le diamètre de fil de rotor et le nombre de tour
5. dessin de commutateur
6. dessin d'axe
7. volume de déséquilibrage résiduel requis et volume de déséquilibrage initial
8. matériel de papier de cale et d'isolation
9. productivité requise
10. L'autre impératif technique
Si possible, il sera meilleur si le client peut nous envoyer des échantillons.



(1) paramètre technique principal



Modèle DR08
Diamètre de fil 0.08-0.8mm
Vitesse à vide ≤3000r/min
Tête d'enroulement 8pcs
Diamètre de cadre 20-120mm
Distance de Max.Transfer ≤250mm
Pression atmosphérique ≥0.4MPa
Alimentation d'énergie 220V/50/60Hz 0.75Kw
Poids 850kgs
Dimension (L) 1500* (W) 1200* (H) 2100mm



(2) les étapes d'opération de cette machine


Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
Chargez l'armature sur la navette manuellement, bouton marche de presse, la navette livrera l'armature à la position d'enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.

(3) fonction principale et caractéristique de machine


Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



(4) profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



Éolienne adaptée aux besoins du client de moteur électrique, éolienne d'alternateur

(5) chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.



(6) au sujet de Smart

SMT Alliance Automation (Suzhou) Co., Ltd. est l'entreprise mixte Sino-USA entre Suzhou Smart Motor Equipment Manufacturing Co., Ltd., établi en 2010, et Alliance Automation (Suzhou) Ltd., la filiale en Chine d'Alliance Winding Equipment, Inc. a établi en 1947. Basé les décennies de la CRAINTE de l'expérience de R&D et de technologie, SMT Alliance intègrent la conception de technologie, fabrication, parvenant et lançant sur le marché à réaliser des avantages et le développement conjoint complémentaires.
Les produits sont principalement appliqués dans le nouveau moteur d'automobile d'énergie, le moteur servo, le générateur, le moteur triphasé, le moteur de pompe, le compresseur, le moteur d'appareil électroménager et d'autres moteurs à induction. En tant que leader mondial, nous avons des avantages évidents dans l'assemblée de noyau de redresseur et de rotor, l'isolation de fente, l'enroulement automatique, l'insertion automatique, la fusion automatique, l'imprégnation automatique de résine et toute autre technologie de production de moteur pour des tailles et la forme différentes de fente du redresseur.
