Automatic Armature Winding Machine Rotor Electric Motor Production Line

Chaîne de production automatique de moteur électrique de rotor d'éolienne d'armature

  • Surligner

    Éolienne automatique d'armature

    ,

    Éolienne automatique de fan de plafond

  • Nom
    Chaîne de production automatique de moteur électrique de rotor d'éolienne d'armature
  • Vitesse de Non-charge
    ≤1500r/min
  • Insecte
    200mm
  • Nombre de transfert
    2-6pcs
  • Tête de enroulement
    8pcs
  • Distance de transfert
    ≥170mm
  • Catégorie automatique
    Arme semi-automatique
  • Adapté aux besoins du client
    Adapté aux besoins du client
  • Lieu d'origine
    La Chine
  • Nom de marque
    SMT
  • Certification
    ISO9001/SGS
  • Numéro de modèle
    SMT-DR08
  • Quantité de commande min
    1 jeu
  • Prix
    Negotiable
  • Détails d'emballage
    La boîte de contreplaqué ou font juste en tant que votre condition.
  • Délai de livraison
    29-58 jours
  • Conditions de paiement
    T / T, L / C
  • Capacité d'approvisionnement
    1pcs/29-58 jours

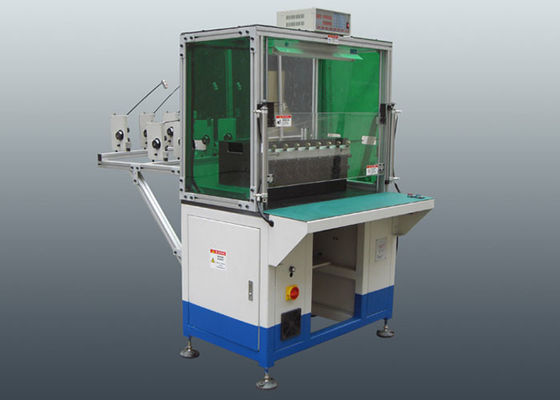

Chaîne de production automatique de moteur électrique de rotor d'éolienne d'armature

Chaîne de production automatique de moteur électrique de rotor d'éolienne d'armature SMT-DR08





Machine de soudure de commutateur
Il peut souder la canalisation verticale et les commutateurs à crochet. Cette machine est appliquée au moteur de C.C et au moteur universel. Elle est commandée par PCL, tout l'établissement de données peut être faite sur le contact sreeen. Il y a méthode de contrôle de la puissance quatre, fréquence constante secondaire constante secondaire à savoir de tension constante actuelle et secondaire.

Cale insérant la machine
Tout le matériel de cale peut être selon l'exigence de client, DMD, DM, film de polyester sont peut être employé dans cette machine.



(1) paramètre technique principal



Modèle DR08
Diamètre de fil 0.08-0.8mm
Vitesse à vide ≤3000r/min
Tête de enroulement 8pcs
Diamètre de cadre 20-120mm
Distance de Max.Transfer ≤250mm
Pression atmosphérique ≥0.4MPa
Alimentation d'énergie 220V/50/60Hz 0.75Kw
Poids 850kgs
Dimension (L) 1500* (W) 1200* (H) 2100mm



(2) les étapes d'opération de cette machine


Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
L'armature de charge sur la navette manuellement, bouton marche de presse, navette livrera l'armature à la position de enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.

(3) fonction principale et caractéristique de machine


Outillage de enroulement : chaque machine a un outillage de enroulement d'ensemble et trois formes de enroulement verticales.
Toute la série d'outillage peut être changée, et elle prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et de la rupture de fil. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue de usinage, la vitesse descendue de usinage et la direction d'enroulement.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et le fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



(4) profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, des professionnels habiles, de l'équipement parfait, du réseau à régulation de processus et large de fabrication stricte de couverture de service, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



(5) chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, SMT fournissent au client différents genres de moteur à courant alternatif, moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et le service de projection clés en main, y compris l'évaluation des coûts de moteur, le savoir-faire de fabrication, la formation du personnel, et le projet clés en main complet.



(6) au sujet de nous


Le moteur intelligent Equipment Manufacturing Co.,Ltd de Suzhou est l'une des entreprises principales de pointe qui se spécialisent en concevant, en produisant et en vendant des équipements industriels de moteur en Chine. La société a maintenant presque 150 employés, y compris plus de 30 ingénieurs et techniciens, avec le secteur de construction environ 20 000 mètres carrés et cent ensembles d'équipements avancés de production et d'essai. Il est maintenant qualifié pour concevoir et la pleine chaîne de production de fabrication (débuts de l'enroulement de bobine à la formation de finale d'un redresseur) pour des moteurs à courant alternatif tels que le moteur d'appareil ménager, des moteurs industriels, moteur de porte de moteur de pompe, de roulement et moteur moyens et petits etc. d'automobile en 2012, SMT a passé la certification d'ISO9001 : Système 2000 de gestion de la qualité.
