Electric Motor Winding Machine Fully Automatic External Armature in-Slot

Dans-Fente externe complètement automatique d'armature d'éolienne de moteur électrique

  • Surligner

    La bobineuse automatique

    ,

    Éolienne automatique d'armature

  • Nom
    Éolienne externe complètement automatique de dans-Fente d'armature
  • couleur
    blanc
  • Vitesse de Non-Charge
    ≤1500r/min
  • Insecte
    200mm
  • Nombre de transfert
    2-6pcs
  • Alimentation
    220v/50/60Hz 0.75Kw
  • Poids
    850kg
  • Dimension
    (L) 1500* (W) 1200* (H) 2100mm
  • Tête d'enroulement
    8pcs
  • Pression d'air
    ≥0.45MPa
  • Distance de transfert.
    ≥170mm
  • Lieu d'origine
    La Chine
  • Nom de marque
    SMT
  • Certification
    ISO9001/SGS
  • Numéro de modèle
    SMT-DR08
  • Quantité de commande min
    1 jeu
  • Prix
    Negotiable
  • Détails d'emballage
    La boîte de contreplaqué ou font juste en tant que votre condition.
  • Délai de livraison
    5 - 9 semaines
  • Conditions de paiement
    T / T, L / C
  • Capacité d'approvisionnement
    1pcs/5 - 8 semaines

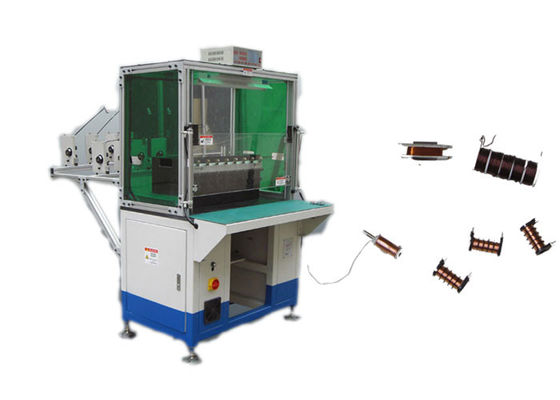

Dans-Fente externe complètement automatique d'armature d'éolienne de moteur électrique

Dans-fente externe complètement automatique d'armature d'éolienne de moteur électrique





l'éolienne externe Plein-automatique d'armature est utilisée pour l'enroulement d'armature externe. Automatiquement l'indexation, automatiquement l'enroulement, seulement la charge et déchargent l'armature manuellement. Il est facile pour l'opération. Et avec l'automation élevée de machine, c'est plus de coût-efficent



(1) paramètre technique principal



Modèle DR08
Diamètre de fil 0.08-0.8mm
Vitesse à vide ≤3000r/min
Tête d'enroulement 8pcs
Diamètre de cadre 20-120mm
Distance de Max.Transfer ≤250mm
Pression atmosphérique ≥0.4MPa
Alimentation d'énergie 220V/50/60Hz 0.75Kw
Poids 850kgs
Dimension (L) 1500* (W) 1200* (H) 2100mm



(2) les étapes d'opération de cette machine


Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
Chargez l'armature sur la navette manuellement, bouton marche de presse, la navette livrera l'armature à la position d'enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.

(3) fonction principale et caractéristique de machine


Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



(4) profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



(5) chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.

Dans-Fente externe complètement automatique d'armature d'éolienne de moteur électrique 0

(6) au sujet de Smart

SMT Alliance Automation (Suzhou) Co., Ltd. est l'entreprise mixte Sino-USA entre Suzhou Smart Motor Equipment Manufacturing Co., Ltd., établi en 2010, et Alliance Automation (Suzhou) Ltd., la filiale en Chine d'Alliance Winding Equipment, Inc. a établi en 1947. Basé les décennies de la CRAINTE de l'expérience de R&D et de technologie, SMT Alliance intègrent la conception de technologie, fabrication, parvenant et lançant sur le marché à réaliser des avantages et le développement conjoint complémentaires.
Les produits sont principalement appliqués dans le nouveau moteur d'automobile d'énergie, le moteur servo, le générateur, le moteur triphasé, le moteur de pompe, le compresseur, le moteur d'appareil électroménager et d'autres moteurs à induction. En tant que leader mondial, nous avons des avantages évidents dans l'assemblée de noyau de redresseur et de rotor, l'isolation de fente, l'enroulement automatique, l'insertion automatique, la fusion automatique, l'imprégnation automatique de résine et toute autre technologie de production de moteur pour des tailles et la forme différentes de fente du redresseur.
