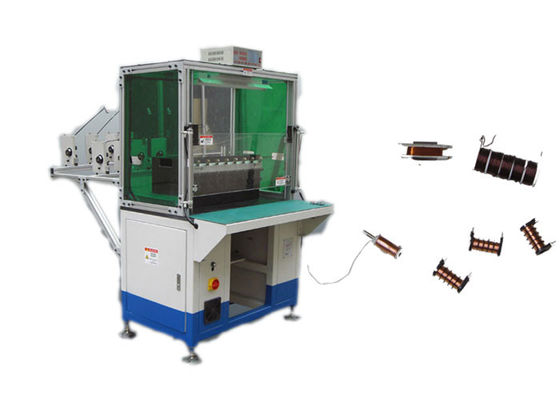

La bobineuse d'équipement d'enroulement du moteur électrique SMT-DR08 avec la conversion

La bobineuse d'équipement d'enroulement du moteur électrique SMT-DR08 avec la conversion

    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
  • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: SMT
    Certification: ISO9001/SGS
    Numéro de modèle: SMT-DR08

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: Negotiable
    Détails d'emballage: La boîte de contreplaqué ou font juste en tant que votre condition.
    Délai de livraison: 5 - 9 semaines
    Conditions de paiement: T / T, L / C
    Capacité d'approvisionnement: 1pcs/5 - 8 semaines
    Contactez maintenant
    Description de produit détaillée
    Nom: La bobineuse avec l'équipement industriel de moteur électrique de conversion couleur: blanc
    Vitesse de Non-Charge: ≤1500r/min Insecte: 200mm
    Nombre de transfert: 2-6pcs Alimentation: 220v/50/60Hz 0.75Kw
    Poids: 850kg Dimension: (L) 1500* (W) 1200* (H) 2100mm
    Tête d'enroulement: 8pcs Pression d'air: ≥0.45MPa
    Distance de transfert.: ≥170mm

    La bobineuse d'équipement d'enroulement du moteur électrique SMT-DR08 avec la conversion





    Cette machine est un genre d'éolienne automatique tête simple et de double-station ; automatique mettez la bobine dans l'ancien planton de tradsfer ; particulièrement approprié au taux remplissant de haute fente, petit redresseur d'entaille ; le mode d'enroulement tel que le saut automatique, la coupe automatique et l'indexation automatique peut être fini à la fois successivement ; le paramètre a pu être placé dans l'interface homme-machine, enroulant la tension est réglable ; obtenez manière continue/discontinue d'enroulement et rencontrez les 2 poteaux, 4 poteaux et enroulement de 6 bobines de poteaux,



    (1) paramètre technique principal



    Modèle DR08
    Diamètre de fil 0.08-0.8mm
    Vitesse à vide ≤3000r/min
    Tête d'enroulement 8pcs
    Diamètre de cadre 20-120mm
    Distance de Max.Transfer ≤250mm
    Pression atmosphérique ≥0.4MPa
    Alimentation d'énergie 220V/50/60Hz 0.75Kw
    Poids 850kgs
    Dimension (L) 1500* (W) 1200* (H) 2100mm



    (2) les étapes d'opération de cette machine


    Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
    Chargez l'armature sur la navette manuellement, bouton marche de presse, la navette livrera l'armature à la position d'enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.

    (3) fonction principale et caractéristique de machine


    Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
    L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
    La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
    Permettez trois fils s'enroulant simultanément.
    L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
    La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
    Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
    Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
    L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
    L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



    (4) profil d'OEM/ODM


    Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



    (5) chaîne de production profil



    Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.

    La bobineuse d'équipement d'enroulement du moteur électrique SMT-DR08 avec la conversion

    (6) au sujet de Smart

    SMT Alliance Automation (Suzhou) Co., Ltd. est l'entreprise mixte Sino-USA entre Suzhou Smart Motor Equipment Manufacturing Co., Ltd., établi en 2010, et Alliance Automation (Suzhou) Ltd., la filiale en Chine d'Alliance Winding Equipment, Inc. a établi en 1947. Basé les décennies de la CRAINTE de l'expérience de R&D et de technologie, SMT Alliance intègrent la conception de technologie, fabrication, parvenant et lançant sur le marché à réaliser des avantages et le développement conjoint complémentaires.
    Les produits sont principalement appliqués dans le nouveau moteur d'automobile d'énergie, le moteur servo, le générateur, le moteur triphasé, le moteur de pompe, le compresseur, le moteur d'appareil électroménager et d'autres moteurs à induction. En tant que leader mondial, nous avons des avantages évidents dans l'assemblée de noyau de redresseur et de rotor, l'isolation de fente, l'enroulement automatique, l'insertion automatique, la fusion automatique, l'imprégnation automatique de résine et toute autre technologie de production de moteur pour des tailles et la forme différentes de fente du redresseur.
