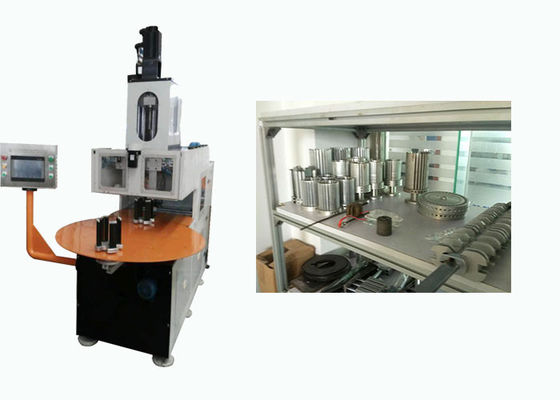

OEM/ODM servo de bobinier de bobine de redresseur d'éolienne/moteur de redresseur
1. C'est bobine horizontale automatique insérant la machine et utilise un système entraîné par un moteur électrique servo à C.A., un système de réglementation de vitesse de conversion de fréquence à C.A., un système de contrôle pneumatique et par PLC intégré.
2. En outre, il est doté des fonctions de la cale de fente automatique alimentant à une longueur sixed, coupant, façonnant et s'insérant en le redresseur avec la bobine et ainsi de suite. La vitesse de insertion de la bobine peut être placée par morceaux.
3. équipé de l'interface homme-machine, elle est dotée des fonctions de l'affichage de statut, l'avertissement d'échec et les divers arrangements de paramètre, l'ect, et les avantages du grand choix d'application, du degré élevé d'automation, de l'opération facile et du remplacement commode de moule.
4. capable de tirer automatiquement la bobine et le papier de redresseur dans les fentes de redresseur pendant une fois
(1) données techniques principales
Modèle |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Tête de enroulement | 1 1 1 1 | 2 | 4 |
| Diamètre de fil (millimètres) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Déchargez la vitesse | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Taille de pile | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Précision de enroulement | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Alimentation d'énergie | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Pression atmosphérique | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Poids | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Dimension (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) application
Cette machine convient à 2 poteaux, à 4 poteaux et à enroulement de bobines 6poles.
(3) fonction principale et caractéristique de machine
Outillage de enroulement : chaque machine a un outillage de enroulement d'ensemble et trois formes de enroulement verticales.
Toute la série d'outillage peut être changée, et elle prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et de la rupture de fil. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue de usinage, la vitesse descendue de usinage et la direction d'enroulement.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et le fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.
(4) profil d'OEM/ODM
Profitant pleinement des ingénieurs expérimentés, des professionnels habiles, de l'équipement parfait, du réseau à régulation de processus et large de fabrication stricte de couverture de service, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.
(5) chaîne de production profil
Avec le bon service, l'équipe professionnelle et la qualité fiable, SMT fournissent au client différents genres de moteur à courant alternatif, moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et le service de projection clés en main, y compris l'évaluation des coûts de moteur, le savoir-faire de fabrication, la formation du personnel, et le projet clés en main complet.
(6) au sujet de notre usine
Situé à Suzhou, une belle ville de l'industrie, coeur de commerce dans le delta du fleuve Yangtze, Smart est spécialisée dans la R&D, la fabrication et les ventes des machines de moteur à induction. Nos machines ont produit dans l'usine de Suzhou sont principalement appliquées aux moteurs à induction tels que le moteur de machine à laver, le moteur de climatiseur, le moteur de pompe, le moteur de bobine, le moteur triphasé, le moteur de fan et le compresseur, etc.
