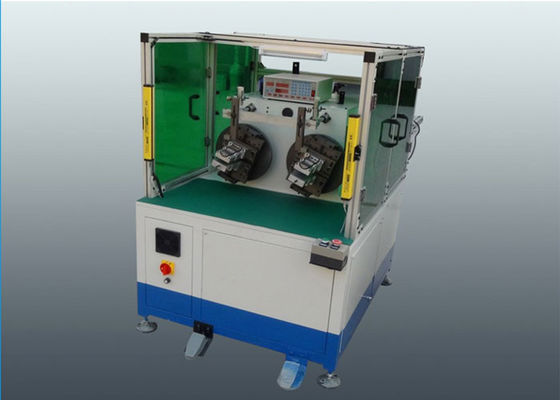

La bobineuse automatique de redresseur de moteur de voiture électrique SMT-WR100

La bobineuse automatique de redresseur de moteur de voiture électrique SMT-WR100

Electric Car Motor Automatic Stator Coil Winding Machine SMT-WR100

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: SMT
Certification: ISO9001 / SGS
Numéro de modèle: SMT-WR100

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Boîte de contreplaqué, ou comme disent nous votre condition au sujet du paquet.
Délai de livraison: 3-9 semaines
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 1pcs/3-8 semaines
Contactez maintenant
Description de produit détaillée
Nom: La bobineuse automatique de redresseur de moteur de voiture électrique Insecte: 200mm
Nombre de transfert: 2-8pcs Alimentation: 220V/50/60Hz 1.5Kw
Dimension: (L) 1050* (W) 1800* (H) 1500mm Tête d'enroulement: 2-6pcs
Pression d'air: 0.6-0.7Mpa Diamètre de fil: 0.15-0.9mm

La bobineuse automatique de redresseur de moteur de voiture électrique SMT-WR100





La bobine insérant le processus est généralement l'élément le plus long dans la fabrication d'un redresseur pour un moteur électrique. Il est également important que les bobines soient bien protégées pendant le procédé d'insertion de bobine. Afin d'offrir à nos clients les solutions parfaites, constructions de puits de Nide ses machines, même l'outillage, qui est fabriqué extrêmement à un niveau élevé et à un puits polis et traités pour donner des résultats parfaits.



(1) l'information de la machine principale



Modèle WR100
Diamètre de fil 0.15-0.8mm
Vitesse tournante 800r/min
Tête d'enroulement 2pcs
Diamètre d'oscillation 250mm
Distance maximale d'enroulement 160mm
Pression atmosphérique 0.4-0.7Mpa
Alimentation d'énergie 220V/50/60Hz 1.5Kw
MOQ 1pcs
Dimension (L) 1050* (W) 1800* (H) 1500mm



(2) les étapes d'opération de cette machine


Efficacité de production de cette machine
Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
Chargez l'armature sur la navette manuellement, bouton marche de presse, la navette livrera l'armature à la position d'enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.

(3) fonction principale et caractéristique de machine


Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



(4) profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



(5) chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.



Les produits sont principalement appliqués dans le nouveau moteur d'automobile d'énergie, le moteur servo, le générateur, le moteur triphasé, le moteur de pompe, le compresseur, le moteur d'appareil électroménager et d'autres moteurs à induction. En tant que leader mondial, nous avons des avantages évidents dans l'assemblée de noyau de redresseur et de rotor, l'isolation de fente, l'enroulement automatique, l'insertion automatique, la fusion automatique, l'imprégnation automatique de résine et toute autre technologie de production de moteur pour des tailles et la forme différentes de fente du redresseur.
