Three Phase Motor Stator Automatic Wire Coil Winding Machine

La bobineuse automatique de fil de redresseur triphasé de moteur

  • Surligner

    la bobineuse de fan de plafond

    ,

    La bobineuse de moteur électrique

    ,

    Éolienne triphasée de redresseur

  • Nom
    La bobineuse automatique de fil de grand redresseur triphasé de moteur
  • Demoulding
    Moitié-automatique
  • Nombre de transfert
    2-6pcs
  • Alimentation d'énergie
    220V/50/60Hz 2.2Kw
  • Tête de enroulement
    2pcs
  • Diamètre de fil
    0.4-1.2mm
  • Longueur utile de l'outillage
    ≤410mm
  • Wegiht
    991kg
  • Couleur
    Blanc/orange
  • Lieu d'origine
    La Chine
  • Nom de marque
    SMT
  • Certification
    ISO9001 / SGS
  • Numéro de modèle
    SMT-R650
  • Quantité de commande min
    1 jeu
  • Prix
    Negotiable
  • Détails d'emballage
    La boîte ou vous de contreplaqué peut nous indiquer.
  • Délai de livraison
    46 - 68 jours
  • Conditions de paiement
    T/T, L/C
  • Capacité d'approvisionnement
    1pcs/46 - 68 jours

La bobineuse automatique de fil de redresseur triphasé de moteur

Éolienne de redresseur de fan de plafond pour de petits moteurs électriques





La bobineuse automatique, également connue sous le nom d'éolienne automatique de redresseur, est particulièrement conçue aux bobines automatiques de vent dans les fentes externes de redresseur et convient avec toutes les caractéristiques de redresseur externe de moteur de fentes. En outre, nos éoliennes accélèrent non seulement votre efficacité de production, mais améliorent également votre garantie de la qualité.



(1) paramètre technique principal



Modèle R650
Diamètre d'oscillation ≤450mm
Longueur utile de l'outillage ≤400mm
Nombre à lignes équipotentielles ≤16pcs
Diamètre de fil 0.3-1.2mm
Fil rangeant la largeur 400mm
Alimentation d'énergie 220V/50/60Hz 2.2Kw
Poids de machine 950kgs
Pression atmosphérique 0.4-0.6MPa
Dimension de machine (L) 1500* (W) 1700* (H) 1550mm



(2) les étapes d'opération de cette machine


Efficacité de production de cette machine
Autour des heures 1000pcs/8, c'est seulement une idée approximative, dépend du nombre de fentes d'armature et du nombre de tour.
Chargez l'armature sur la navette manuellement, bouton marche de presse, la navette livrera l'armature à la position d'enroulement, et la coupe automatique d'enroulement, d'indexation et de fil, après exécution, la navette sortira l'armature de finition de la position d'enroulement, opérateur déchargent l'armature de finition, un cycle est accomplie.


(3) fonction principale et caractéristique de machine


Outillage d'enroulement : chaque machine a un outillage réglé d'enroulement et trois formes verticales d'enroulement.
L'ensemble de totalité d'outillage peut être changé, et il prend au sujet de 15min.
La plaque tournante est structure de deux stations. Elle adopte le système servo pour tourner et indexer la forme de transfert.
Permettez trois fils s'enroulant simultanément.
L'axe principal est commandé par le moteur servo. L'exactitude de nombre de tour de bobine est le tour ±1.
La vitesse de rotation fonctionnante peut être placée. La machine n'a aucun vibration et bruit distincts.
Exempt des dommages d'émail et câblez la rupture. Une fois que le câblage cuivre est épuisé, la machine s'arrêtera automatiquement.
Le PLC peut placer le nombre de tour, la vitesse d'enroulement, la taille descendue par outillage, la vitesse et la direction d'enroulement descendues par outillage.
L'axe de X Andy du talonneur de fil et du coupeur de fil adopte le système servo. Il peut ajuster la longueur du fil de pont et du fil de connexion.
L'usinage descendu adopte le système servo. Le nombre maximum de segment de l'outillage descendu est 6.



(4) profil d'OEM/ODM


Profitant pleinement des ingénieurs expérimentés, les professionnels habiles, perfectionnent l'équipement, fabrication stricte à régulation de processus et réseau de service large de couverture, nous sommes consacrés pour fournir à nos clients la solution optimisée à la fabrication de moteur électrique. Jusqu'ici, excepté la grande part de marché en Chine, nous exportons des machines vers les pays mondiaux tels que les Etats-Unis, l'Italie, l'Australie, l'Inde, le Brésil, le Mexique, la Turquie, la Thaïlande, le Vietnam, l'Iran, etc., et nos machines mettent en commun la grande réputation entre des clients pour la représentation durable et fiable il, le prix raisonnable et le bon après-service.



(5) chaîne de production profil



Avec le bon service, l'équipe professionnelle et la qualité fiable, Nide fournissent au client différents types moteur à courant alternatif, Moteur de C.C, moteur de BLDC fabriquant le service de conseil technique et service de projection clés en main, y compris l'évaluation des coûts de moteur, savoir-faire de fabrication, formation du personnel, et accomplissent le projet clés en main.

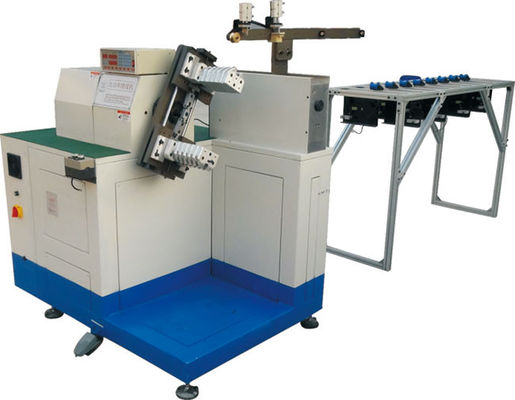

La bobineuse automatique de fil de redresseur triphasé de moteur 0

(6) au sujet de Smart



Situé à Suzhou, une belle ville de l'industrie, coeur de commerce dans le delta du fleuve Yangtze, Smart est spécialisée dans la R&D, la fabrication et les ventes des machines de moteur à induction. Nos machines produites dans l'usine de Suzhou sont principalement appliquées aux moteurs à induction tels que le moteur de machine à laver, le moteur de climatiseur, le moteur de pompe, le moteur de bobine, le moteur triphasé, le moteur de fan et le compresseur, etc.
